دستگاه برش عرضی هسته در صنعت ترانسفورماتور برای چه مواردی استفاده می شود؟

در اکوسیستم تولید ترانسفورماتور مدرن، دقت و کارایی صرفاً اهداف عملیاتی نیستند، بلکه الزامات اساسی برای قابلیت اطمینان محصول و کنترل هزینه هستند. در قلب این محیط دقیق محور نهفته است دستگاه های برش عرضی هسته ، دسته ای از تجهیزات تخصصی طراحی شده برای پردازش ورق های فولادی سیلیکونی به ابعاد دقیق مورد نیاز برای لمینیت هسته ترانسفورماتور. برخلاف خطوط برش یا برش همه منظوره، این ماشین‌ها به گونه‌ای طراحی شده‌اند که خواص فیزیکی منحصربه‌فرد فولادهای الکتریکی دانه‌گرا را کنترل کنند و از تشکیل حداقل فرز، برش‌های زاویه‌ای دقیق و عوامل انباشتگی ثابت اطمینان حاصل کنند. این مقاله یک بررسی فنی جامع از چگونگی ارائه می دهد دستگاه های برش عرضی هسته عملکرد در صنعت ترانسفورماتور، طبقه بندی های اولیه آنها، و نقش مهمی که در جریان های کاری تولید هوشمند مدرن ایفا می کنند.

هسته ترانسفورماتور، که معمولاً از لایه‌های انباشته فولاد سیلیکونی نازک ساخته می‌شود، بازده مغناطیسی، تلفات بدون بار و عملکرد حرارتی کلی واحد را تعیین می‌کند. هر گونه انحراف در طول برش، مربع یا کیفیت لبه مستقیماً به افزایش تلفات جریان گردابی یا نویز قابل شنیدن تبدیل می شود. بنابراین، دستگاه های برش عرضی هسته قیچی های مستقل نیستند بلکه سیستم های یکپارچه ای هستند که مکانیسم های تغذیه، واحدهای صاف کننده، رمزگذارهای اندازه گیری دقیق و ایستگاه های پانچ یا بریدگی با سرعت بالا را در خود جای داده اند. برای درک کامل کاربرد آنها، بررسی سه دسته محصول اصلی که بر بازار فعلی تسلط دارند ضروری است: خطوط برش مدولار با سرعت بالا , قیچی عرضی CNC دقیق ، و سیستم های انباشته و برش یکپارچه . هر دسته به مقیاس‌های تولید متمایز، درجه‌های مواد و الزامات اتوماسیون می‌پردازد و به تولیدکنندگان رویکردی متناسب برای ساخت هسته ارائه می‌دهد.

1. خطوط برش مدولار با سرعت بالا

اولین طبقه بندی عمده شامل خطوط برش مدولار با سرعت بالا ، که برای عملیات مستمر و با توان بالا و معمولی تولید کنندگان ترانسفورماتور در مقیاس بزرگ طراحی شده اند. اینها دستگاه های برش عرضی هسته با سرعت‌های بیش از 120 متر در دقیقه کار می‌کنند، که شامل رول‌های خوراک مبتنی بر سروو و الگوریتم‌های جبران طول زمان واقعی است. ویژگی بارز این دسته، معماری مدولار آن است - خط را می توان با واحدهای پانچ اضافی، ایستگاه های بریدگی V یا حتی نوار نقاله های انباشته خودکار بدون تعویض قاب پایه گسترش داد. برای سازندگانی که ترانسفورماتورهای توزیع را در حجم های بالا تولید می کنند، این مدولاریت مسیر روشنی را برای ارتقای ظرفیت و در عین حال محافظت از سرمایه اولیه ارائه می دهد.

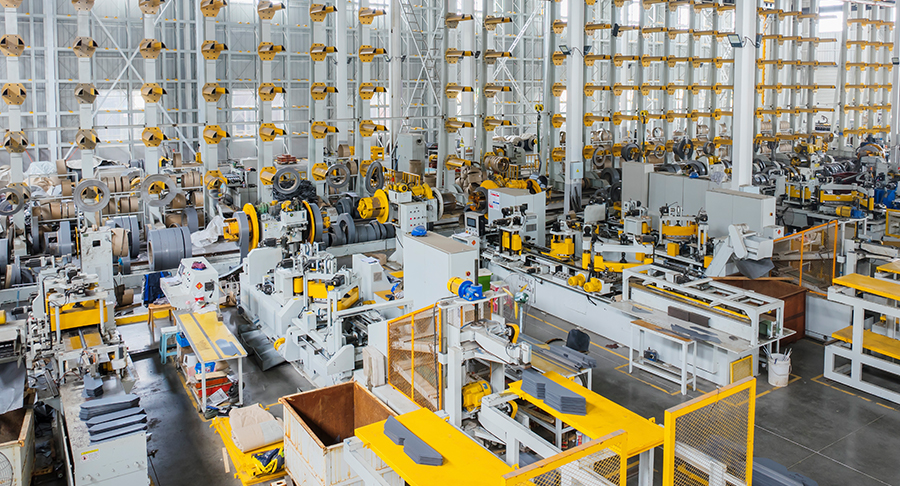

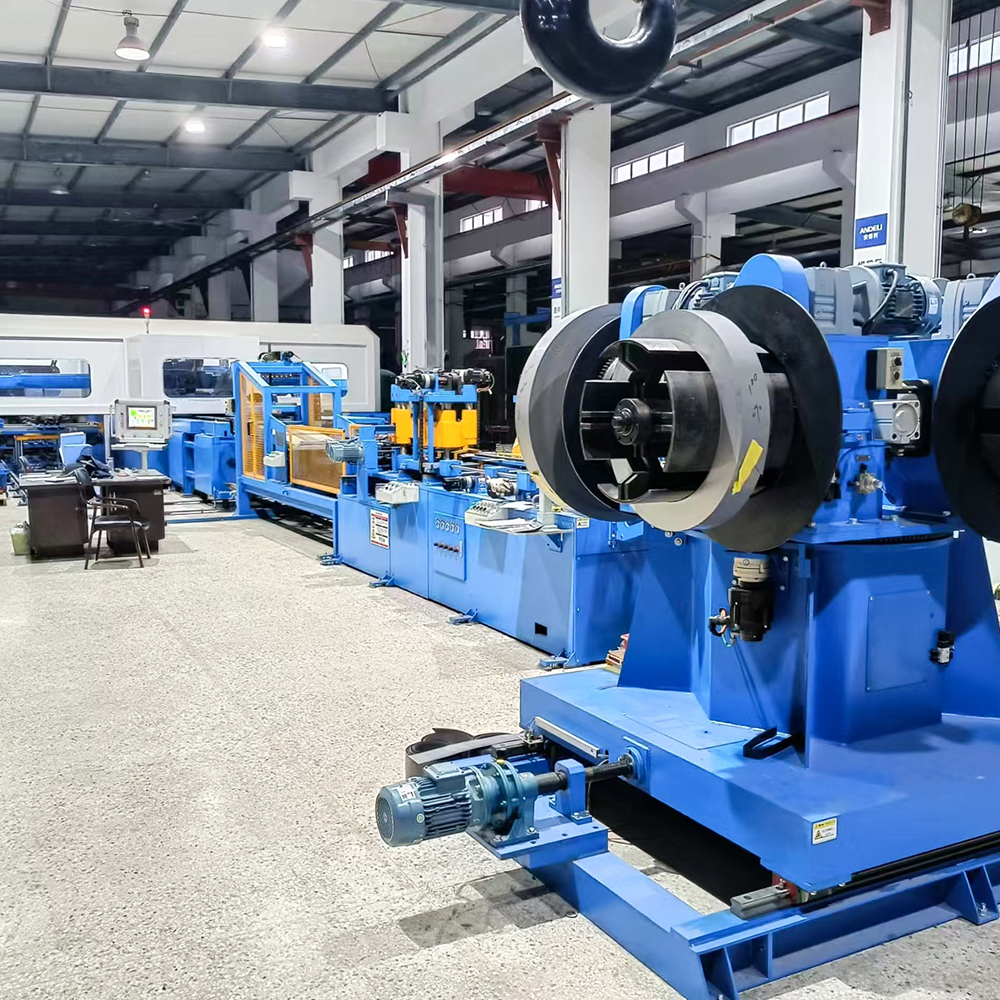

از نظر عملکردی، یک خط مدولار با سرعت بالا با یک سیم پیچ که تا 25 تن کویل را کنترل می کند، شروع می شود و به دنبال آن یک تراز کننده دقیق که مجموعه کویل را حذف می کند. ایستگاه برش از یک برش دوار یا یک تیغه گیوتین استفاده می کند که توسط یک موتور AC با گشتاور بالا هدایت می شود و طول های برش را با تحمل 0.05 ± میلی متر به دست می آورد. مدل‌های پیشرفته تشخیص لبه نوری را برای جبران سرگردانی مواد یکپارچه می‌کنند و تضمین می‌کنند که برش عرضی کاملاً عمود بر جهت چرخش باقی می‌ماند. این دسته در پردازش فولادهای سیلیکونی استاندارد M4 و M5 که معمولاً در ترانسفورماتورهای غوطه‌ور در روغن تا 10 MVA استفاده می‌شوند برتری دارد. وجه تمایز اصلی، توانایی حفظ کیفیت ثابت در سرعت‌های بالا و در عین حال پشتیبانی از تغییر سریع بین طرح‌های هسته‌های مختلف، معمولاً در عرض 15 دقیقه است.

Jiangsu Jingtianxia Electric Technology Co., Ltd. یک خط مدولار اختصاصی با سرعت بالا ایجاد کرده است که شامل نظارت بر ضخامت در زمان واقعی و تنظیم ترخیص تیغه تطبیقی است، که یکی از پایدارترین چالش ها در برش با سرعت بالا - رشد سوراخ در طول دوره های تولید طولانی مدت را برطرف می کند. این شرکت با بیش از 46 متخصص فنی داخلی، الگوریتم های کنترل خوراک خود را برای کاهش انحراف طول تا 40 درصد در مقایسه با سیستم های معمولی اصلاح کرده است. این راه حل به ویژه توسط مشتریانی که هسته های آلیاژی آمورف تولید می کنند، ارزشمند است، جایی که حتی عیوب جزئی لبه می تواند باعث مشکلات مونتاژ قابل توجهی شود.

• حداکثر سرعت برش: 150 متر در دقیقه با میرایی ارتعاش فعال.
• ظرفیت پانچ یکپارچه: تا 4 بریدگی در هر چرخه با عمق قابل برنامه ریزی.
• جمع‌آوری خودکار ضایعات و برش لبه برای عملیات مداوم.
• رابط تشخیصی از راه دور سازگار با سیستم های MES کارخانه.

در مقایسه با سایر دسته‌ها، خط ماژولار با سرعت بالا کمترین هزینه را برای هر قطعه برای دوره‌های تولید طولانی ارائه می‌دهد، اما نیاز به کف بزرگ‌تر و آموزش اپراتور پیچیده‌تر دارد. این گزینه ترجیحی برای نیروگاه های ترانسفورماتور اختصاصی با سبد محصولات پایدار است.

2. قیچی عرضی CNC دقیق

دسته دوم شامل قیچی عرضی CNC دقیق ، که دقت و انعطاف پذیری را بر توان عملیاتی خام اولویت می دهند. اینها دستگاه های برش عرضی هسته معمولاً در محیط‌های کارگاهی یا برای توسعه نمونه‌های اولیه استفاده می‌شوند، جایی که طول برش اغلب متفاوت است و درجه‌های مواد از فولاد سیلیکونی استاندارد تا آلیاژهای بسیار نازک با نفوذپذیری بالا متغیر است. برخلاف خطوط مدولار، قیچی‌های دقیق از ساختار قاب C سفت و سخت و یک سیستم تحریک تیغه هیدرومکانیکی استفاده می‌کنند که یک برش عمودی تمیز و با حداقل انحراف تیغه ایجاد می‌کند و تحمل‌هایی را تا 0.02± میلی‌متر در عرض 1000 میلی‌متر به دست می‌آورد.

گردش کار عملیاتی یک برش دقیق شامل یک تغذیه غلتکی مبتنی بر سروو با رمزگذارهای مطلق، یک بک گاج قابل برنامه ریزی برای تنظیم طول و یک صفحه کنترل دیجیتال است که حداکثر 500 برنامه برش را ذخیره می کند. یک ویژگی فنی متمایز این است برش تطبیقی در پرواز قابلیت، جایی که برش در حالی که ماده هنوز در حرکت است، برش را آغاز می کند و زمان چرخه را بدون کاهش دقت کاهش می دهد. این باعث می شود این دسته برای تولید هسته های پله ای و اتصالات درهم، که در آن هر لایه لایه ای به ابعاد کمی متفاوت برای دستیابی به توزیع شار مغناطیسی بهینه نیاز دارد، ایده آل باشد. این ماشین‌ها همچنین از برش‌های میتر تا 45 درجه پشتیبانی می‌کنند و کاربرد خود را در ترانسفورماتورهای هسته‌ای زخمی گسترش می‌دهند.

سناریوهای کاربردی معمولی شامل کارگاه‌های تعمیر و نگهداری، آزمایشگاه‌های تحقیقاتی و تولیدکنندگان دسته‌ای کوچک ترانسفورماتورهای ویژه برای کاربردهای ریلی یا دریایی است. مزیت تمایز در توانایی پردازش مواد شکننده - مانند فولادهای القایی بالا با ضخامت 0.18 میلی متر - بدون ایجاد ترک لبه یا لایه لایه شدن است، مشکلی که اغلب گریبانگیر قیچی های دوار با سرعت بالا می شود. علاوه بر این، رابط CNC امکان ادغام یکپارچه با سیستم‌های CAD را فراهم می‌کند و امکان واردات مستقیم الگوهای برش از نرم‌افزار طراحی هسته را فراهم می‌کند.

Jiangsu Jingtianxia Electric Technology Co., Ltd. یک نوع برش دقیق مجهز به یک ماژول بازرسی لبه مبتنی بر لیزر را ارائه می دهد که هر ورقه ای با ریز سوراخ های بیش از 0.03 میلی متر را رد می کند و تضمین می کند که فقط لایه های بدون نقص به ایستگاه انباشته می روند. این قابلیت با مجموعه گسترده‌تر این شرکت، که شامل تجهیزات انباشته هوشمند و انبارداری خودکار است، همسو می‌شود و یک سیستم تضمین کیفیت حلقه بسته ایجاد می‌کند. دسته برش دقیق، در حالی که کندتر از خطوط مدولار است، سطح عالی را ارائه می دهد و اغلب به عنوان یک ماشین مکمل برای سفارشات با مخلوط بالا و حجم کم استفاده می شود.

1. طول برش و زاویه میتر هدف را از طریق صفحه نمایش لمسی HMI تنظیم کنید.
2. سیم پیچ را بارگیری کنید و چرخه صاف کردن خودکار را شروع کنید.
3. یک برش آزمایشی انجام دهید و ابعاد را با استفاده از مقایسه کننده نوری یکپارچه بررسی کنید.
4. شروع تولید؛ سیستم به طور خودکار جبران خوراک را بر اساس بازخورد رمزگذار بلادرنگ تنظیم می کند.

از نظر هزینه و فایده، قیچی‌های CNC دقیق سرمایه‌گذاری اولیه بالاتری را در هر واحد خروجی انجام می‌دهند، اما انعطاف‌پذیری بی‌نظیری را ارائه می‌کنند، و آن‌ها را برای تولیدکنندگان ترانسفورماتور که به مشخصات مشتریان مختلف پاسخ می‌دهند، ضروری می‌سازد.

3. سیستم های انباشته و برش یکپارچه

سومین و پیشرفته ترین رده از نظر تکنولوژیکی است سیستم انباشته و برش یکپارچه ، که برش عرضی را با انباشته شدن رباتیک در یک فرآیند پیوسته ترکیب می کند. اینها دستگاه های برش عرضی هسته صرفاً ابزارهای برش نیستند، بلکه سلول‌های کاری کاملی هستند که استوک کویل را به بسته‌های هسته‌ای آماده برای مونتاژ تبدیل می‌کنند. این سیستم شامل یک ماژول برش بالادست - معمولاً یک برش دقیق یا یک برش چرخشی با سرعت بالا - به دنبال آن یک نوار نقاله است که لایه‌های برش خورده را به یک ربات دروازه‌ای چند محوره یا یک واحد انتخاب و مکان به سبک دلتا تغذیه می‌کند. ربات هر لایه لایه را در یک توالی انباشته از پیش تعریف شده مرتب می کند و در صورت لزوم چسب یا فشار در هم قفل اعمال می کند.

نوآوری فنی اصلی این است کنترل ثبت نام بلادرنگ ، جایی که ماژول برش و ربات انباشته یک سیستم مختصات مشترک دارند که از سنسورهای لبه و دوربین های بینایی مشتق شده است. این تضمین می کند که هر لایه با دقت زاویه ای بهتر از 0.01 درجه روی هم قرار می گیرد، که برای کاهش تلفات هسته در ترانسفورماتورهای با راندمان بالا (IE4 و بالاتر) ضروری است. این سیستم همچنین شامل یک ایستگاه توزین یکپارچه است که ضریب انباشتگی را در هر لایه محاسبه می کند و بازخورد فوری برای تنظیم فرآیند ارائه می دهد. این دسته عمدتاً برای ترانسفورماتورهای قدرت بزرگ (بالاتر از 50 MVA) و برای ترانسفورماتورهای کششی که وزن هسته و تقارن مستقیماً بر عملکرد دینامیکی تأثیر می گذارد استفاده می شود.

در مقایسه با برش مستقل و انباشته دستی، سیستم یکپارچه وابستگی به نیروی کار را تا 70٪ کاهش می دهد و آسیب های ناشی از جابجایی را حذف می کند، که به ویژه برای مواد با گیج نازک (0.15 میلی متر) مفید است. با این حال، پیچیدگی سیستم به نرم افزار پیچیده ای برای تولید الگو، توالی لایه ها و جلوگیری از برخورد نیاز دارد. همچنین به دلیل عملکرد هماهنگ زیرسیستم های مکانیکی، پنوماتیکی و بینایی، سطح بالاتری از نگهداری پیش بینی را طلب می کند.

Jiangsu Jingtianxia Electric Technology Co., Ltd. سیستم های انباشته و برش یکپارچه خود را در چندین کارخانه ترانسفورماتور ردیف 1 در سراسر آسیا مستقر کرده است و به کاهش مستند 25 درصدی در زمان چرخه مونتاژ هسته دست یافته است. الگوریتم‌های انباشته اختصاصی این شرکت که توسط تیمی متشکل از 46 استعداد فنی حرفه‌ای توسعه داده شده است، تغییرات انحراف و ضخامت مواد را در نظر می‌گیرد و به صورت پویا نیروی برداشت و زاویه قرارگیری ربات را تنظیم می‌کند. این راه حل بخشی از مجموعه هوشمند یک مرحله ای این شرکت است که شامل خطوط لجستیک خودکار و سیستم های انبار نیز می شود و بر تعهد آن به راه حل های تولید دیجیتالی تمام عیار برای صنعت برق تاکید می کند.

از طریق این چارچوب سه دسته ای، مشخص می شود که انتخاب مناسب است دستگاه های برش عرضی هسته به متعادل کردن حجم تولید، تنوع مواد و سطح یکپارچگی با مونتاژ پایین دست بستگی دارد. Jiangsu Jingtianxia Electric Technology Co., Ltd. این تنوع را با ارائه هر سه پیکربندی که توسط شبکه خدمات پس از فروش قوی و مشاوره بهینه سازی فرآیند پشتیبانی می شود، برطرف می کند. درک عمیق این شرکت از فیزیک هسته، همراه با ساخت داخلی قطعات مکانیکی کلیدی، آن را قادر می سازد تا پارامترهای هر دستگاه را با درجه فولاد مغناطیسی خاص و هندسه هسته مورد نیاز مشتری تنظیم کند. خواه اولویت حداکثر توان، دقت نهایی یا اتوماسیون کامل باشد، صنعت ترانسفورماتور مدرن برای حفظ رقابت در بازار جهانی با بهره وری فزاینده به این سیستم های برش تخصصی متکی است.

سوالات متداول

Q1: تفاوت اصلی بین یک خط مدولار با سرعت بالا و یک برش CNC دقیق چیست؟

خط ماژولار با سرعت بالا، توان عملیاتی را در اولویت قرار می دهد و برای تولید مداوم و با حجم بالا لایه های استاندارد هسته طراحی شده است، که معمولاً به سرعت های بالاتر از 120 متر در دقیقه با تحمل متوسط ​​(0.05 میلی متر) می رسد. در مقابل، برش CNC دقیق بر دقت و انعطاف‌پذیری تمرکز می‌کند، تحمل‌های سخت‌تر (0.02 ± میلی‌متر) و زمان‌های تعویض سریع‌تر را ارائه می‌کند و آن را برای کارهای ترکیبی و کوتاه‌مدت مناسب می‌کند. خط مدولار برای تولید انبوه مقرون به صرفه تر است، در حالی که برش کیفیت لبه برتر را برای طرح های مغناطیسی خواستار ارائه می دهد.

Q2: چگونه سیستم های انباشته و برش یکپارچه کیفیت هسته را در مقایسه با فرآیندهای جداگانه بهبود می بخشد؟

سیستم‌های یکپارچه، جابجایی دستی بین برش و انباشته شدن را حذف می‌کنند و خطر آسیب لبه‌ها، ناهماهنگی و آلودگی را کاهش می‌دهند. آنها همچنین بازخورد ثبت زمان واقعی را فعال می کنند و اطمینان می دهند که هر لایه لایه با دقت زاویه ای بهتر از 0.01 درجه قرار می گیرد. این به طور مستقیم تلفات هسته را کاهش می دهد و رتبه بازده ترانسفورماتور را بهبود می بخشد. علاوه بر این، سیستم به طور خودکار لایه های خارج از تحمل را رد می کند و از ورود لایه های معیوب به بسته اصلی جلوگیری می کند.

Q3: کدام نوع دستگاه های برش عرضی هسته آیا Jiangsu Jingtianxia Electric Technology Co., Ltd. در این زمینه تخصص دارد؟

Jiangsu Jingtianxia Electric Technology Co., Ltd. هر سه دسته اصلی - خطوط مدولار با سرعت بالا، قیچی های CNC دقیق و سیستم های انباشته یکپارچه را تولید و یکپارچه می کند. این شرکت همچنین راه حل های سفارشی برای مواد هسته آمورف و نانو کریستالی ارائه می دهد. این شرکت با بیش از 46 متخصص فنی، بر روی الگوریتم‌های کنترل هوشمند و ویژگی‌های تعمیر و نگهداری پیش‌بینی تمرکز می‌کند و مجموعه کاملی از ماشین‌های جداگانه تا کارگاه‌های ساخت هسته کاملاً خودکار را ارائه می‌دهد.

Q4: آیا یک برش CNC دقیق می تواند برش های میتر را برای هسته های ترانسفورماتور پله ای کنترل کند؟

بله، بیشتر قیچی‌های CNC دقیق مجهز به قابلیت برش میتر قابل برنامه‌ریزی هستند که امکان زوایای 0 تا 45 درجه را با قابلیت تکرار بالا فراهم می‌کند. این ویژگی برای تولید مفاصل پله ای و درهم، که نشت شار را به حداقل می رساند و نویز را در ترانسفورماتورهای قدرت بزرگ کاهش می دهد، ضروری است. قاب سفت برش و بک گاج کنترل شده با سروو تضمین می کند که هم طول و هم زاویه در محدوده تحمل مشخص شده در هزاران چرخه باقی می مانند.
