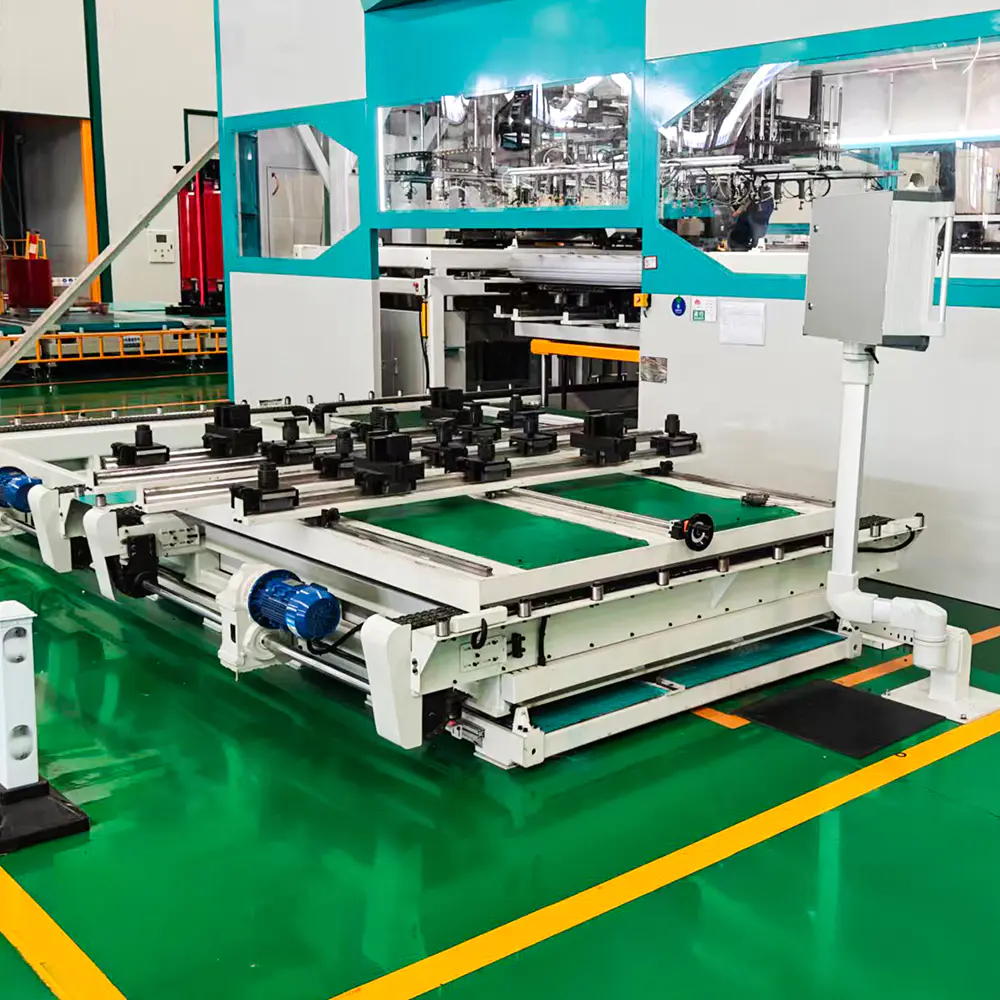

خط انباشت هسته ترانسفورماتور آفلاین LXD-260-2

LXD-260-2 Offline Transformer Core Stacking Line چگونه کار می کند؟

برای چندین دهه، ساخت هسته ترانسفورماتور یکی از آخرین مرزهایی است که مداخله دستی سرسختانه ادامه دارد. در حالی که صنایع مجاور اتوماسیون رباتیک و جریان های تولید هماهنگ را پذیرفتند، انباشته شدن هسته - فرآیند ظریف مونتاژ هزاران لایه لایه فولادی سیلیکونی در یک مدار مغناطیسی دقیق - همچنان به اپراتورهای ماهر متکی بود که به صورت دستی توالی، جهت دهی و لایه بندی ورق ها را تنظیم می کردند. این رویکرد قدیمی، سایش ورق متغیر، تغییر شکل هندلینگ، شکاف‌های هوای ناسازگار را معرفی می‌کند و در نهایت تلفات هسته و نویز صوتی را افزایش می‌دهد. برای شکستن اساسی این پارادایم، Jiangsu Jingtianxia Electric Technology Co., Ltd. مهندسی کرد خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 - یک سیستم خودکار از نوع ستونی که دقت، تکرارپذیری و توان عملیاتی را در مونتاژ هسته آفلاین بازتعریف می کند.

در هسته آن، خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 به عنوان یک پلت فرم کاملاً خودکار و بدون سطل مواد انباشته کار می کند. ورق‌های فولادی سیلیکونی پانچ نشده را مستقیماً از یک خط برش عرضی دریافت می‌کند، آنها را به ترتیب دقیق برش و لایه‌کاری در ستون‌های عمودی قرار می‌دهد و این ستون‌ها را به مکانیزم انباشتگی اختصاصی منتقل می‌کند. یک مجموعه متحرک با فنجان مکش خلاء، سپس هر لمینیت را انتخاب می‌کند، آن را روی یک مسیر دقیق قرار می‌دهد، و در نهایت آن‌ها را مطابق با الزامات لایه به لایه نقشه اصلی روی هم قرار می‌دهد - همه اینها بدون دست زدن انسان به ورق‌های جداگانه. این گردش کار سه حالت شکست اولیه انباشته شدن دستی را حذف می‌کند: سایش سطح، ناهماهنگی، و فشار ناسازگار انباشتگی.

قبل از فرو رفتن در زیر سیستم های فنی، شایان ذکر است که Jiangsu Jingtianxia Electric Technology Co., Ltd. بیش از 46 متخصص فنی داخلی و یک سیستم تولید بالغ را به این حوزه می آورد. مجموعه این شرکت - هسته های ترانسفورماتور پوشاننده، تجهیزات انباشته هوشمند، ماشین های برش عرضی، و لجستیک خودکار - اکوسیستمی را فراهم می کند که در آن خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 رشد می کند. این یک ماشین مستقل نیست، بلکه یک گره در یک زیرساخت کارگاهی کاملا دیجیتالی است که امکان ردیابی در زمان واقعی و کنترل فرآیند تطبیقی ​​را فراهم می کند.

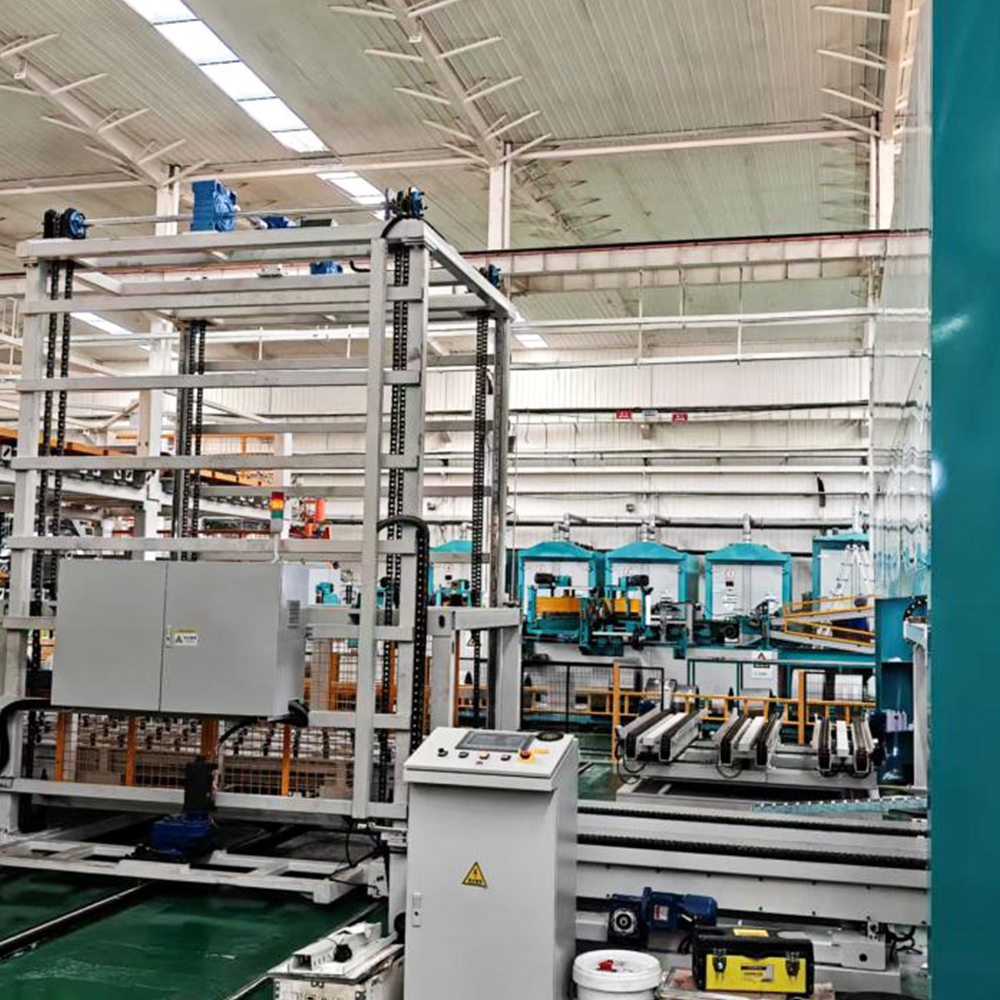

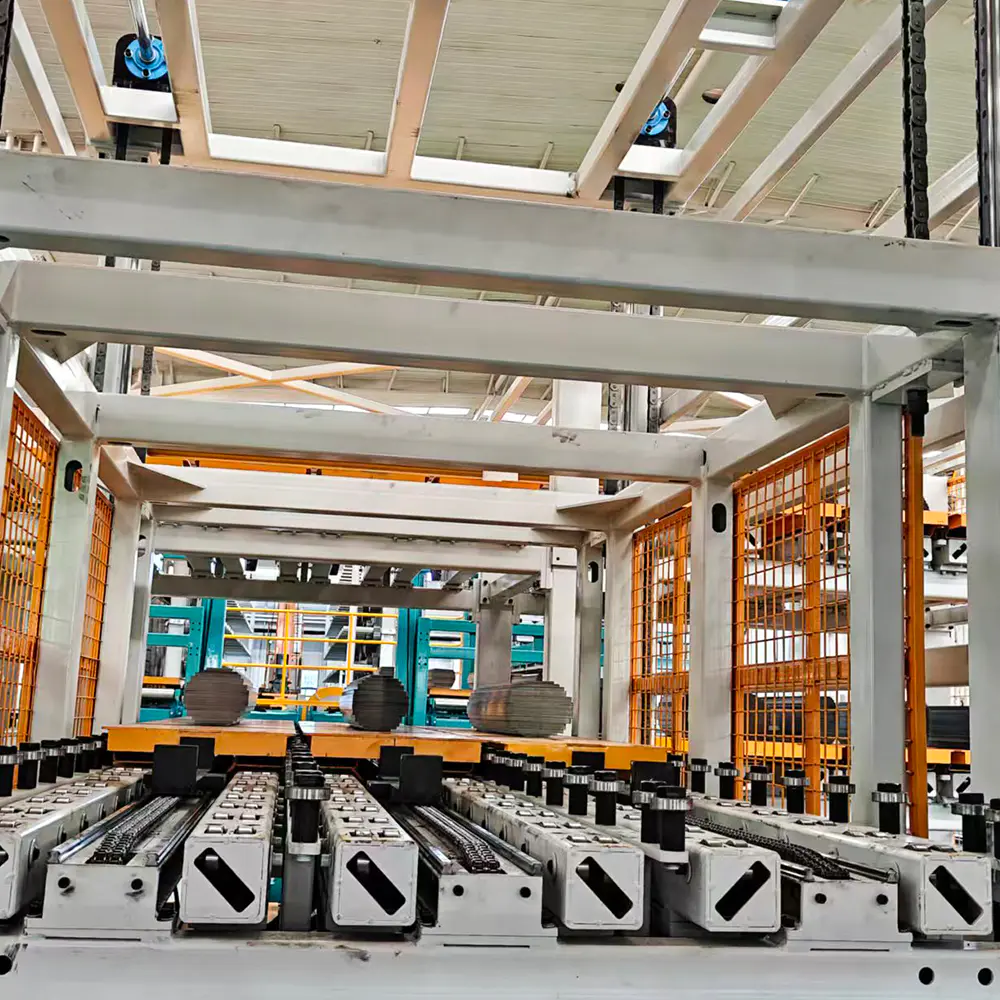

1. ماژول تغذیه و توالی مواد نوع ستون

تعریف و موقعیت: این ماژول به عنوان نقطه ورود عمل می کند خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 . بر خلاف سیستم‌های معمولی که به سطل‌های مواد یا کاست‌هایی با پشته‌های از پیش مرتب‌شده متکی هستند، این تجهیزات از مکانیزمی از نوع ستونی استفاده می‌کنند که مستقیماً با خروجی یک خط برشی عرضی ارتباط برقرار می‌کند. ورق های بدون پانچ به طور خودکار به ستون های عمودی منتقل می شوند و ترتیب دقیق برش را حفظ می کنند - یک نیاز حیاتی برای طرح های پله ای.

ویژگی های عملکردی اصلی: فیدر ستون دارای آسانسورهای سروو رانده است که ارتفاع ورق را ثابت نگه می دارد و کاهش ارتفاع ستون را با مصرف ورق ها جبران می کند. مکنده های جاروبرقی با نوک های تماس نرم از سوراخ شدن لبه ها و خراش های سطحی جلوگیری می کند. یک مسیر تعیین موقعیت اختصاصی، مجهز به حسگرهای هدایت‌شونده لبه، تضمین می‌کند که هر صفحه قبل از انتقال به یک لبه مرجع مربع می‌شود. این سیستم ضخامت های ورق را از 0.18 میلی متر تا 0.35 میلی متر و عرض تا 260 میلی متر را کنترل می کند (از این رو نام "260") با دقت انباشتگی ± 0.1 میلی متر در هر لایه.

سناریوهای کاربردی معمولی: این ماژول به ویژه در محیط‌های تولید با ترکیب بالا و حجم کم که طرح‌های هسته اغلب تغییر می‌کنند، سودمند است. از آنجایی که سیستم دستور العمل‌های انباشته را مستقیماً از سیستم اجرای تولید (MES) می‌خواند، می‌تواند بین هسته‌های E، هسته‌های U و حتی هسته‌های سه فاز نامتقارن بدون تغییر فیزیکی جابه‌جا شود—تنها پارامترهای نرم‌افزاری تنظیم می‌شوند.

مزایای متمایز: در مقایسه با پشته‌های تغذیه‌شده با مجله، رویکرد نوع ستونی نیاز به پیش‌انباشتگی و انتقال دستی بین برش و انباشته شدن را از بین می‌برد، ذخیره‌سازی میانی و آسیب‌های مربوط به حمل و نقل را کاهش می‌دهد. همچنین از عملیات مداوم برای شیفت های طولانی پشتیبانی می کند، زیرا خط برشی عرضی می تواند مواد را در زمان واقعی تغذیه کند.

ادغام توانایی شرکت: Jiangsu Jingtianxia Electric Technology Co., Ltd. نرم‌افزار مانیتورینگ بلادرنگ خود را در این ماژول ادغام کرده است و به اپراتورها اجازه می‌دهد تا مصرف ورق، نرخ‌های رد و هم‌ترازی فیدر را از طریق داشبورد مرکزی تجسم کنند.

• مشخصات کلیدی: عرض ورق 80-260 میلی متر، ضخامت 0.18-0.35 میلی متر، سرعت انباشتگی تا 120 برگ در دقیقه.
• سنسورهای داخلی: آشکارسازهای لبه فوتوالکتریک دوگانه و مبدل های فشار خلاء برای تشخیص عیب.
• سازگاری مواد: فولاد سیلیکونی دانه گرا (درجات M-4 تا M-6) و آلیاژهای آمورف با نفوذپذیری بالا.

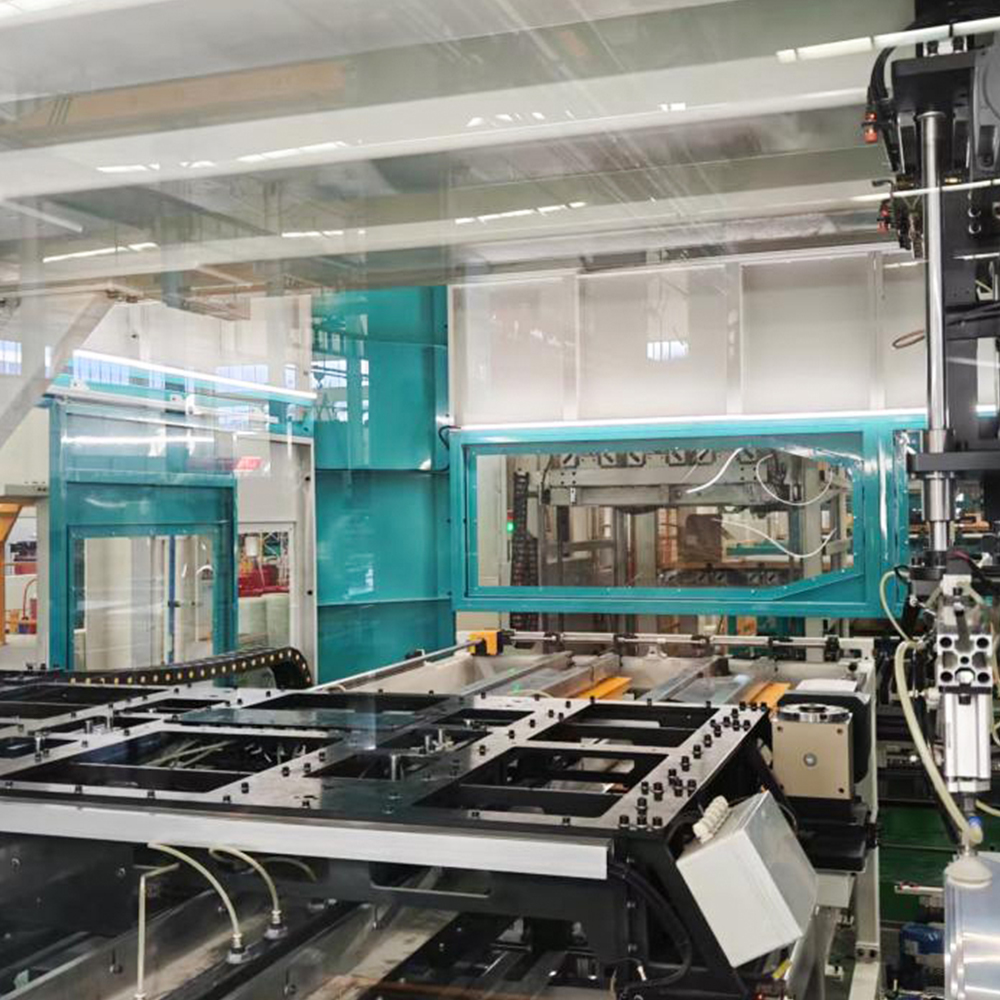

2. ایستگاه تعیین موقعیت و تراز دقیق

تعریف و موقعیت: پس از اینکه ورق ها از ستون برداشت شدند، به یک ایستگاه موقعیت یابی اختصاصی - دومین زیرسیستم حیاتی خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 . این ایستگاه مسئول تصحیح هر گونه انحراف زاویه ای یا انتقالی جزئی است که در طول انتقال خلاء ایجاد می شود و اطمینان حاصل می کند که هر لایه لایه ای کاملاً با پشته هسته در حال رشد هماهنگ است.

ویژگی های عملکردی اصلی: ایستگاه از یک استراتژی هم ترازی دو مرحله ای استفاده می کند. ابتدا، مجموعه ای از استاپ های مکانیکی با فنر به آرامی ورق را به سمت گوشه مرجع ثابت تکان می دهد. دوم، یک سیستم به کمک دید، کانتور ورق را می گیرد و آن را با مدل اسمی CAD مقایسه می کند. اگر اختلافات بیش از 0.05 میلی متر باشد، سیستم قبل از اینکه ورق به سر انباشته برسد، رد خودکار را آغاز می کند. این بازخورد حلقه بسته برای حفظ الگوی پله‌لپ، که مستقیماً بر خواص مغناطیسی هسته و تلفات بدون بار تأثیر می‌گذارد، حیاتی است.

سناریوهای کاربردی معمولی: این زیرسیستم برای هسته‌های بزرگ ترانسفورماتور قدرت (≥ 100MVA) ضروری است که حتی ناهماهنگی در سطح میکرون به شکل‌گیری نقطه اتصال و افزایش ارتعاش تبدیل می‌شود. این برای ترانسفورماتورهای توزیع به همان اندازه ارزشمند است، جایی که کنترل شکاف ثابت نویز شنیداری را کاهش می دهد تا استانداردهای زیست محیطی سخت شهری را برآورده کند.

مزایای متمایز: در حالی که بسیاری از استکرهای آفلاین رقیب تنها به پیش‌تراز مکانیکی متکی هستند، LXD-260-2 دارای یک حلقه دید است که به طور فعال تغییرات برشی و انحنای ورق را تصحیح می‌کند - دو عیب رایجی که با استفاده از دستی نمی‌توان آنها را جبران کرد. این یک هسته مربع تر با اتصالات پله ای محکم تر ایجاد می کند که مستقیماً جریان تحریک را کاهش می دهد.

ادغام توانایی شرکت: الگوریتم های بینایی توسط تیم تحقیق و توسعه در داخل توسعه داده شد Jiangsu Jingtianxia Electric Technology Co., Ltd. ، با استفاده از پایگاه داده گسترده خود از عیوب لمینیت جمع آوری شده از تاسیسات میدانی در سراسر آسیا و اروپا.

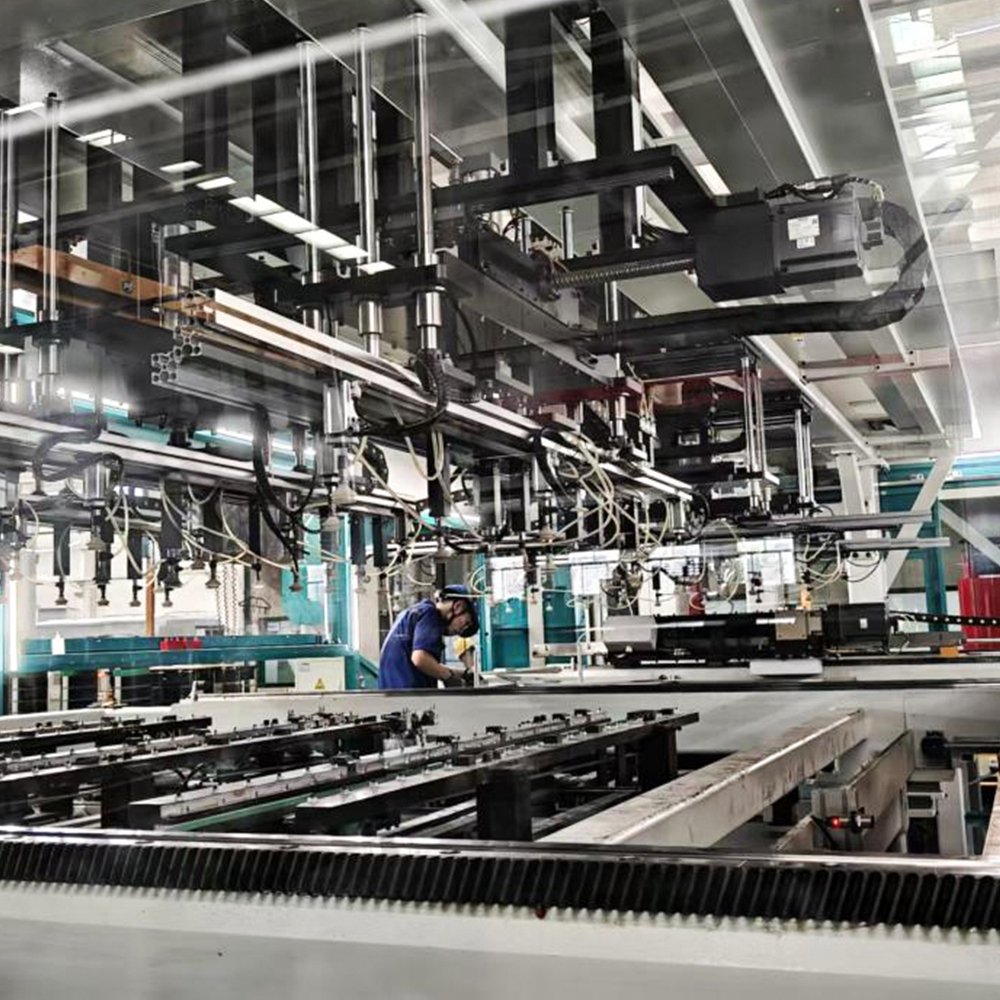

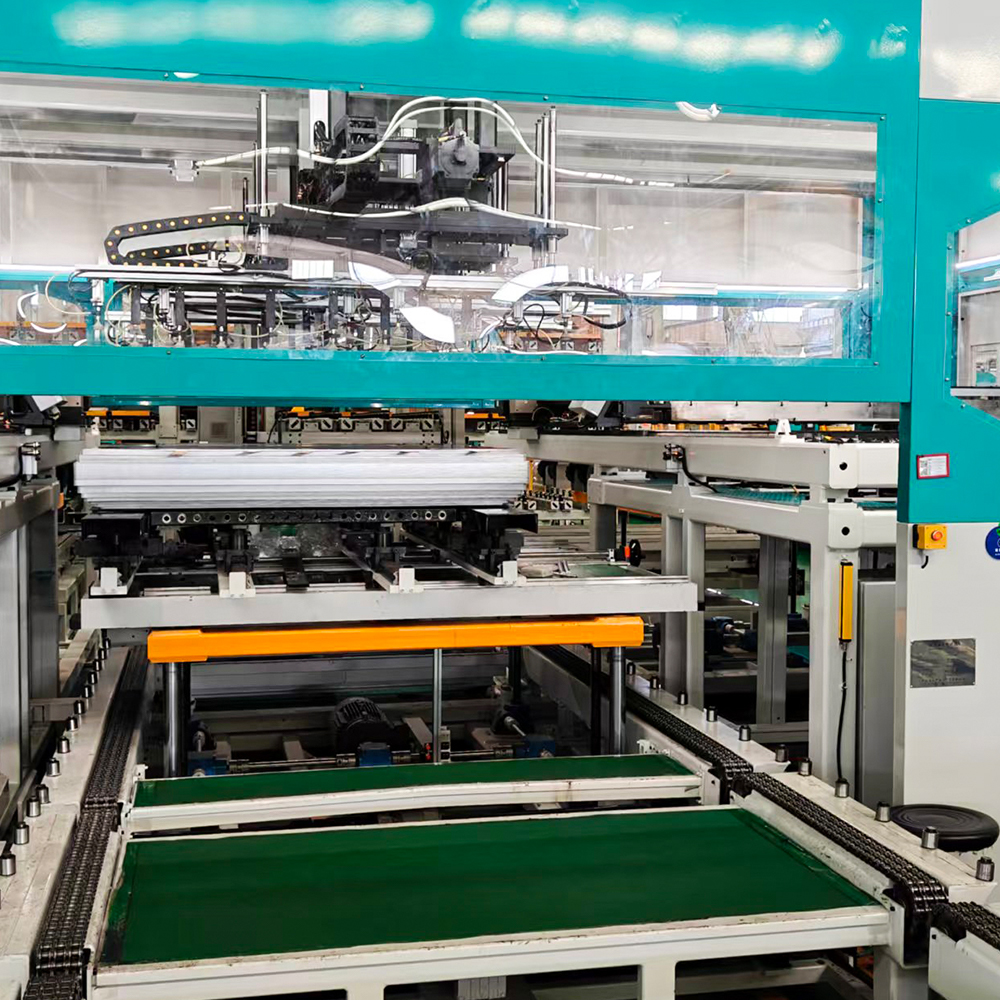

3. مکانیسم انباشته متحرک با اثرگذار انتهایی خلاء

تعریف و موقعیت: این آخرین و قابل مشاهده ترین ماژول است خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 . این شامل یک کالسکه متحرک به سبک دروازه‌ای است که مجهز به سر مکش خلاء چند ناحیه‌ای است که ورق تراز شده را از ایستگاه موقعیت‌یابی برمی‌دارد و آن را روی پشته هسته در حال رشد قرار می‌دهد، به دنبال دنباله لایه‌ای که توسط ترسیم هسته تعریف شده است (مثلاً الگوهای یوغ و پا متناوب برای هسته‌های سه فاز).

ویژگی های عملکردی اصلی: سر انباشته دارای مناطق خلاء مستقل است که می تواند به طور انتخابی فعال شود تا هندسه های مختلف لمینیت را کنترل کند - پایه های مرکزی، پایه های بیرونی و یوک ها - بدون تغییر ابزار. یک سنسور فاصله لیزری به طور مداوم ارتفاع پشته فعلی را اندازه گیری می کند و رویکرد محور Z را تنظیم می کند تا یک شکاف ثابت بین مکنده و ورق بالایی حفظ شود و از آسیب ضربه جلوگیری کند. یک سیستم سنجش نیرو یکپارچه تضمین می‌کند که فشار قرارگیری بین 5 تا 10 نیوتن در هر ورق باقی می‌ماند و از تنش‌های باقی‌مانده که ساختار حوزه مغناطیسی هسته را تخریب می‌کند، جلوگیری می‌کند.

سناریوهای کاربردی معمولی: این ماژول برای تولید هسته های ترانسفورماتور انباشته تا 6 متر طول و 3 متر عرض ایده آل است که هم ترانسفورماتورهای غوطه ور در روغن و هم ترانسفورماتورهای نوع خشک را پوشش می دهد. همچنین برای هسته‌های راکتور که در آن شکاف‌های هوای متغیر مورد نیاز است، استفاده می‌شود - این سیستم می‌تواند به طور خودکار فاصله‌های غیر مغناطیسی را بین لایه‌های خاص قرار دهد.

مزایای متمایز: بر خلاف استکرهای مبتنی بر بازوهای رباتیک که اغلب با ورق‌های یوک سنگین دست و پنجه نرم می‌کنند، LXD-260-2 از دروازه‌ای سفت و سخت با موتورهای خطی دوگانه استفاده می‌کند که سفتی بالاتر و شتاب سریع‌تری را ارائه می‌دهد. این به زمان‌های چرخه کوتاه‌تر برای ورق‌های بزرگ (≈ 4 ثانیه در هر لایه) ترجمه می‌شود، در حالی که قابلیت تکرار قرارگیری زیر میلی‌متری حفظ می‌شود. علاوه بر این، ماهیت آفلاین سیستم به هد انباشته اجازه می دهد تا به طور ناهمزمان از خط برش کار کند، سرعت تولید را جدا کرده و مدیریت بافر را ممکن می کند.

ادغام توانایی شرکت: Jiangsu Jingtianxia Electric Technology Co., Ltd. این ماژول را با ویژگی‌های تعمیر و نگهداری پیش‌بینی می‌کند - سیستم اطلاعات جریان موتور، فشار خلاء و نیروی قرارگیری را ثبت می‌کند، که برای پیش‌بینی ساییدگی مکش‌ها و یاتاقان‌های ریل راهنما تجزیه و تحلیل می‌شوند و زمان خرابی برنامه‌ریزی نشده را به حداقل می‌رسانند.

1. توالی انباشته شدن گام به گام: دانلود دستور غذا ← تغذیه ستون ‑ پیکاپ تک ورق ← موقعیت لبه ← بررسی دید ← انتقال خلاء ← فرود نرم محور Z ← تایید فشار → لایه بعدی.
2. کنترل لایه تطبیقی: سیستم به طور خودکار تغییرات ضخامت ورق را با محاسبه مجدد ارتفاع پشته بعد از هر 50 لایه تنظیم می کند.

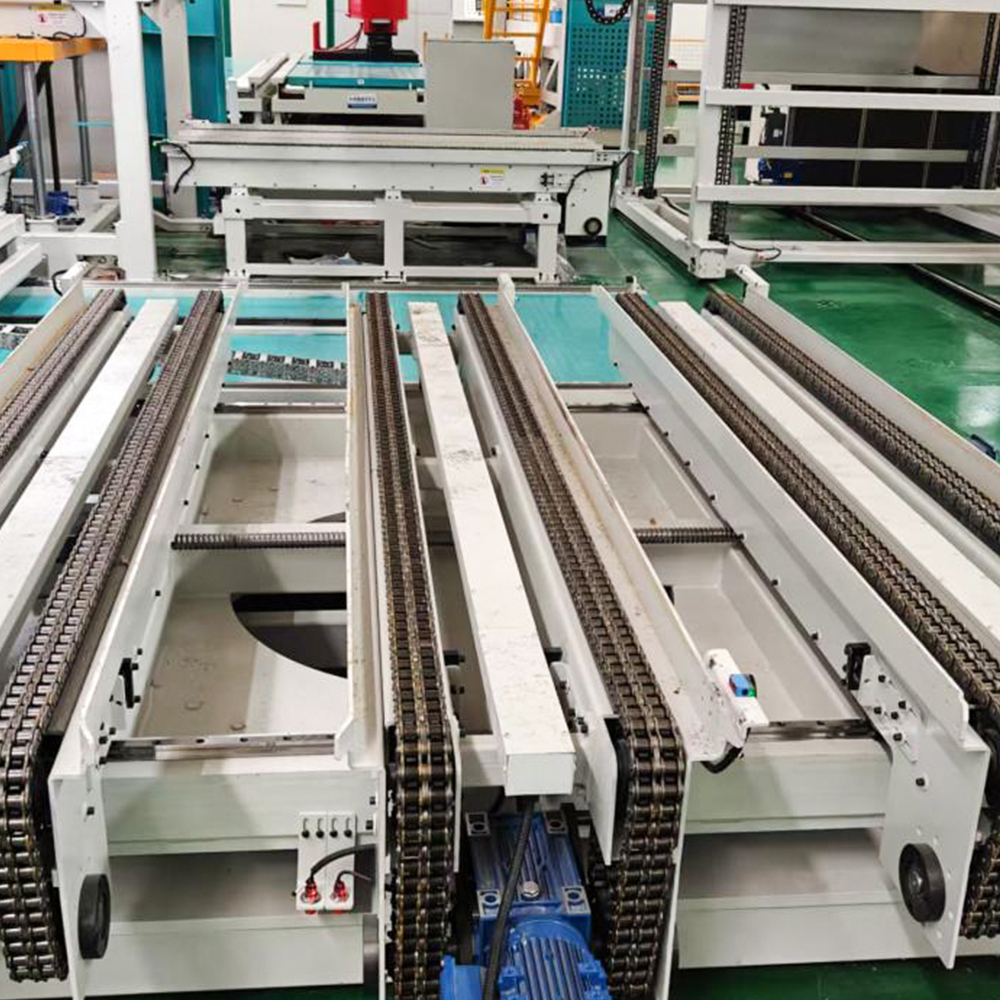

3. سیگنالینگ پایان پشته: هنگامی که هسته به تعداد لایه های مورد نظر رسید، سیستم یک نوار نقاله را راه اندازی می کند تا پشته تمام شده را به ایستگاه باندینگ منتقل کند.

4. کنترل یکپارچه و سیستم مدیریت داده

در حالی که سه ماژول مکانیکی انباشتگی فیزیکی را اجرا می‌کنند، هوش از خط انباشته هسته ترانسفورماتور آفلاین LXD-260-2 در PLC مبتنی بر زیمنس و نرم افزار HMI اختصاصی آن قرار دارد. این لایه کنترلی ذخیره‌سازی دستور غذا را مدیریت می‌کند (حداکثر 1000 طرح هسته)، منشأ هر ورق را از خط برش ردیابی می‌کند و یک گزارش تولید دقیق برای قابلیت ردیابی با کیفیت ایجاد می‌کند. همچنین با سیستم ERP مشتری برای برنامه ریزی تولید و مدیریت موجودی ارتباط برقرار می کند.

این ادغام دیجیتال یک تمایز کلیدی است: سیستم می‌تواند به طور خودکار لایه‌ها را در صورت رد شدن یک صفحه معیوب تغییر دهد و اطمینان حاصل کند که هسته نهایی همیشه با تعداد لایه‌برداری و الگوی پله‌لپ مورد نیاز مطابقت دارد. تشخیص از راه دور از طریق یک دروازه ایمن فعال می شود و این امکان را به شما می دهد Jiangsu Jingtianxia Electric Technology Co., Ltd. از مهندسین برای کمک به عیب یابی بدون بازدید از محل پشتیبانی کنید - ویژگی که مشتریان خارجی بسیار ارزشمند هستند.
