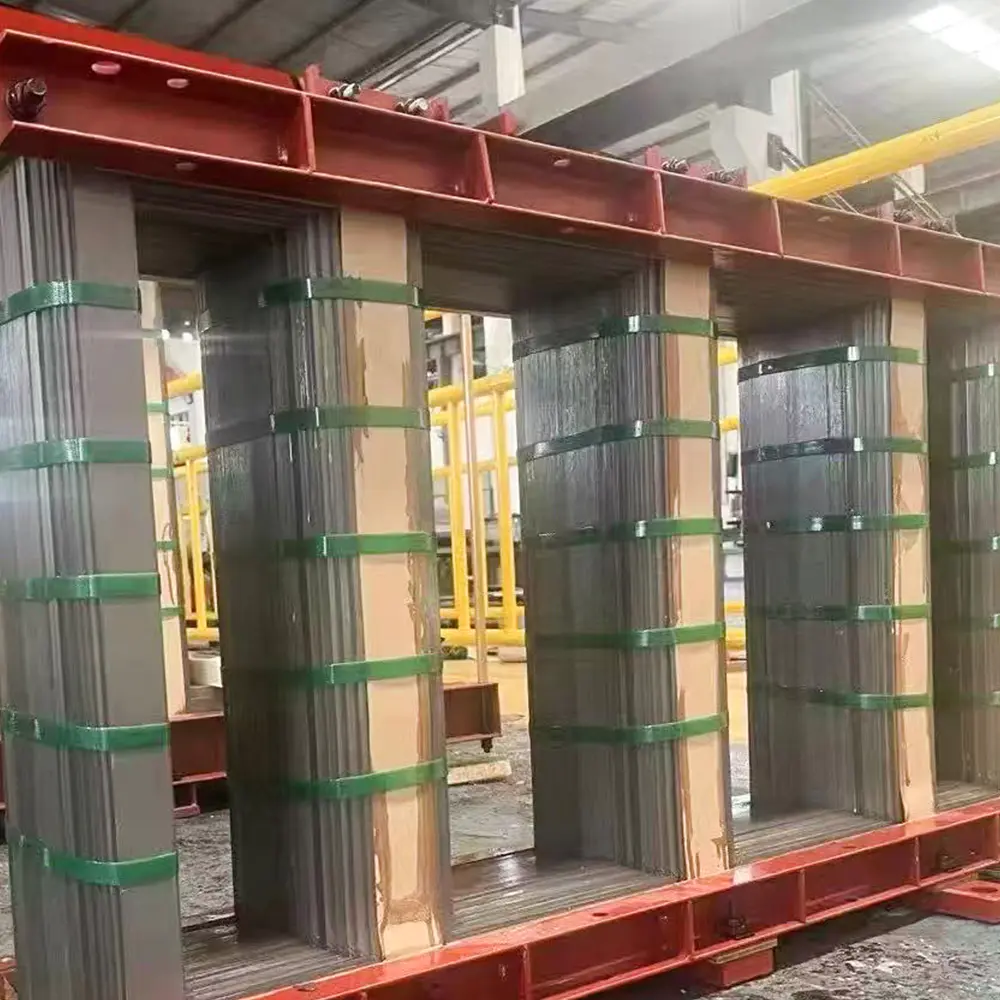

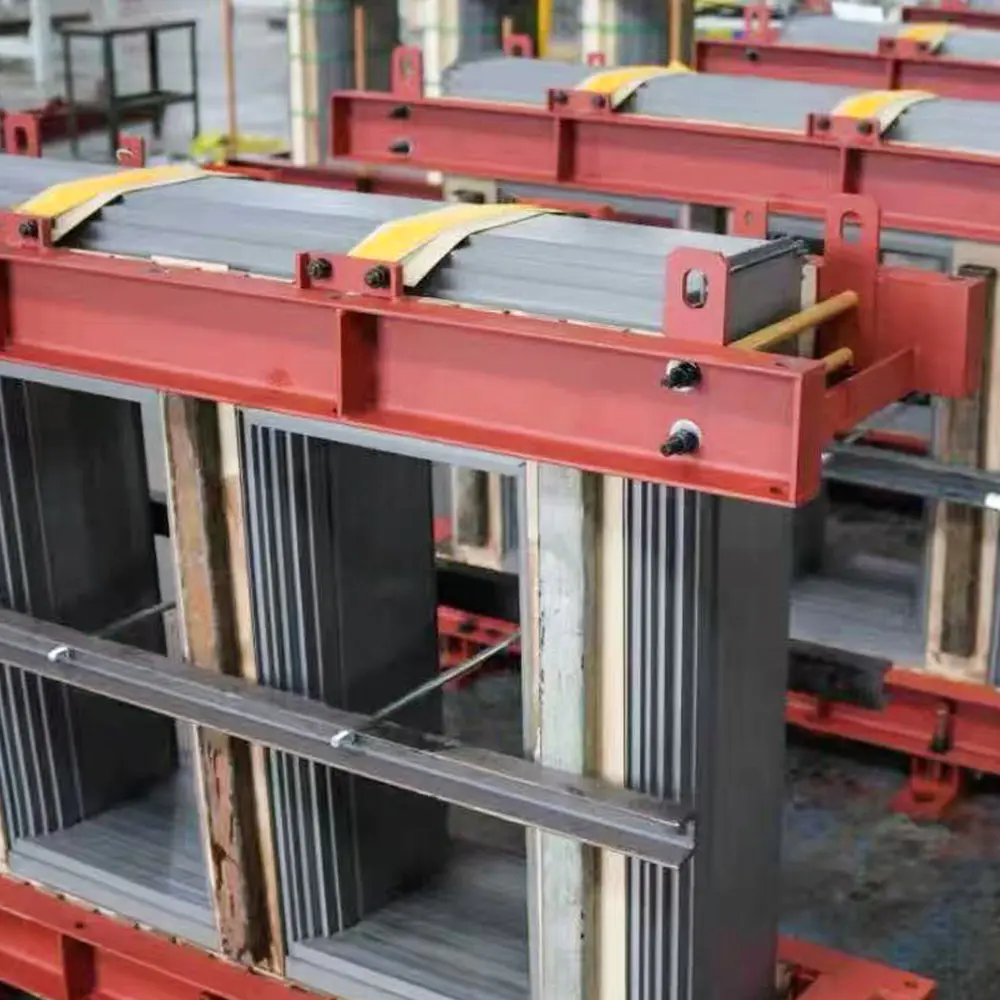

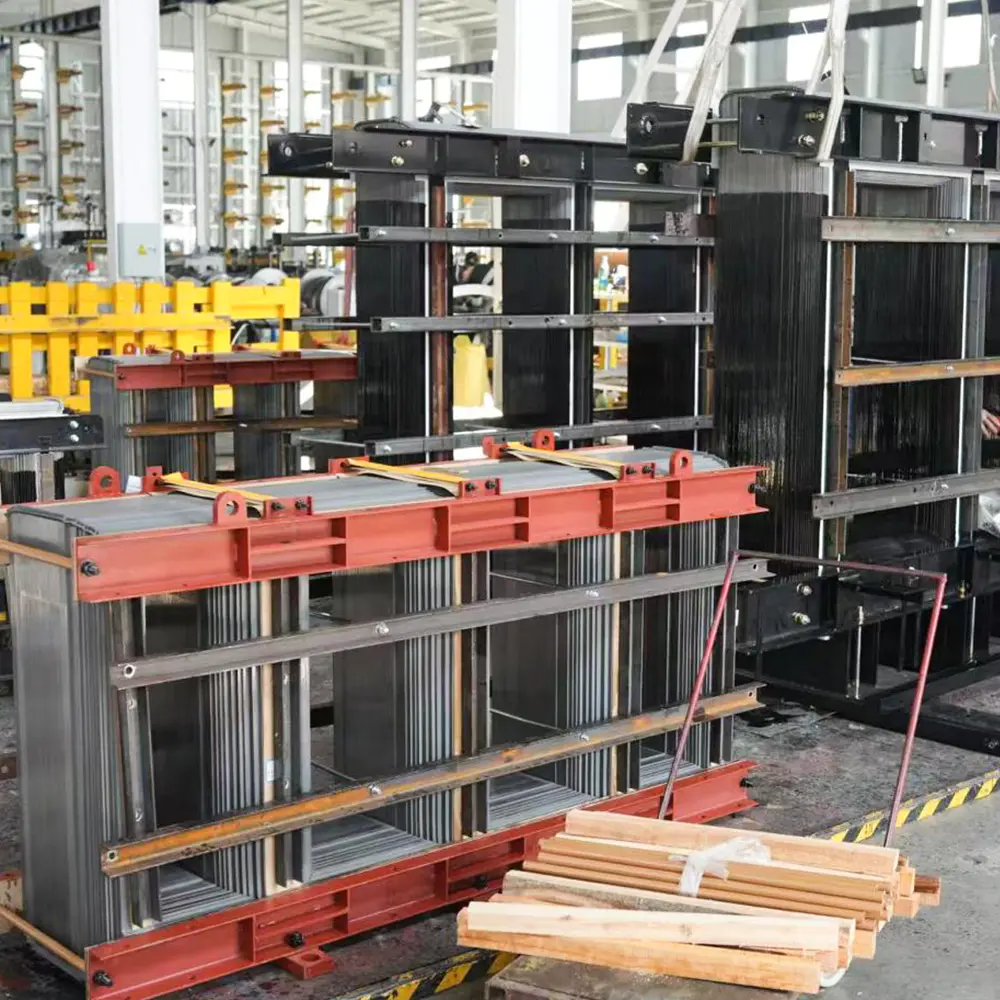

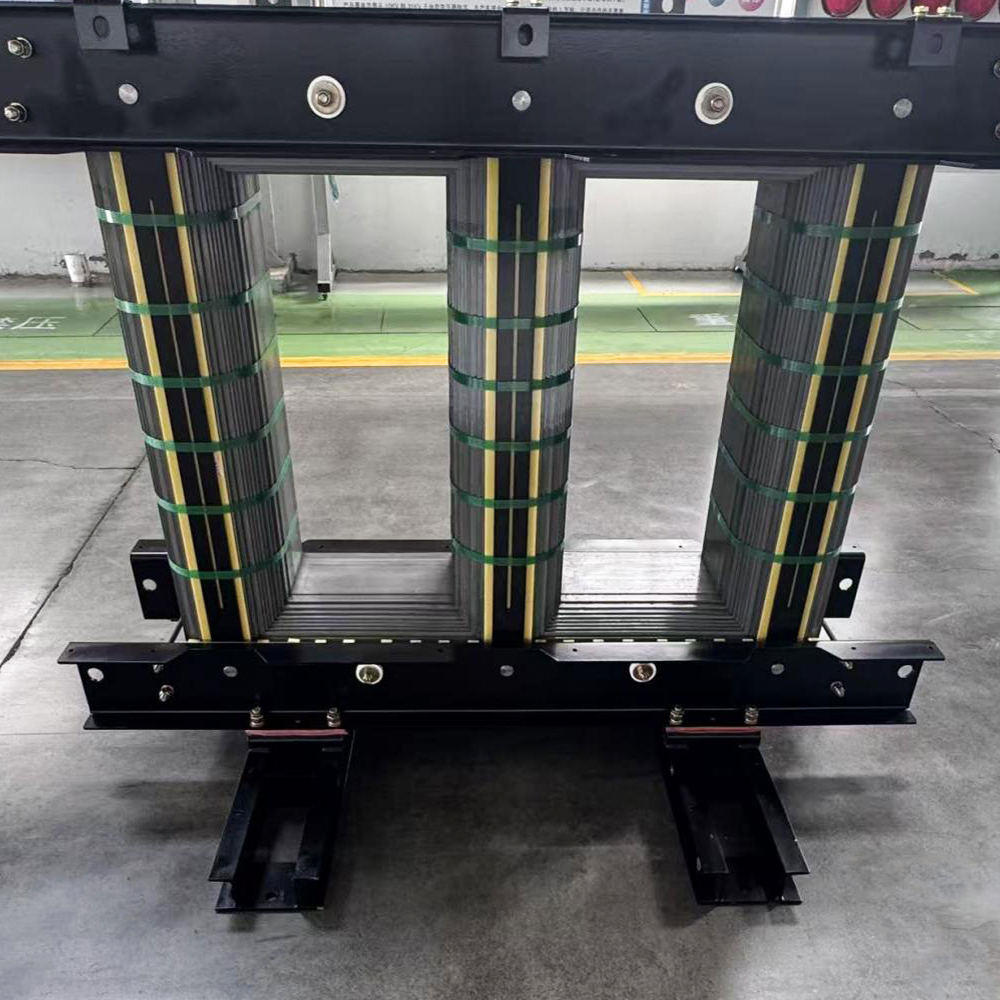

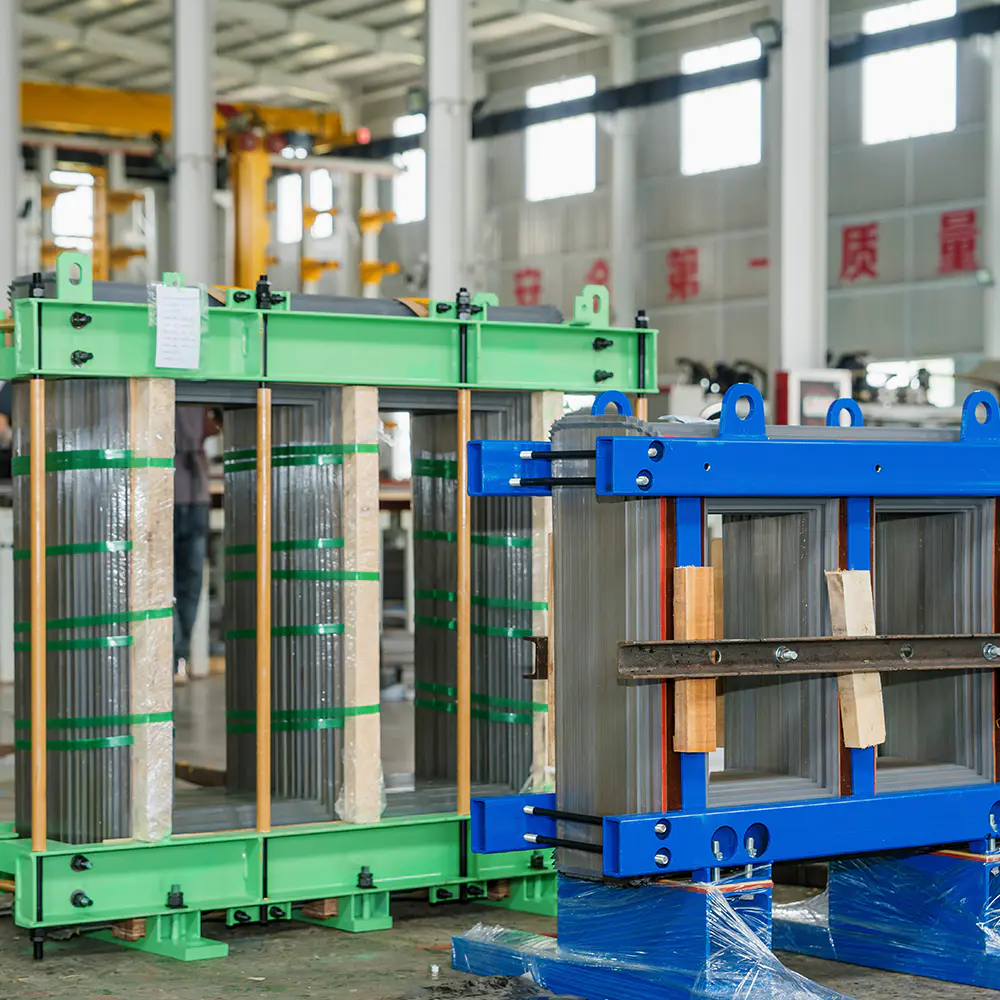

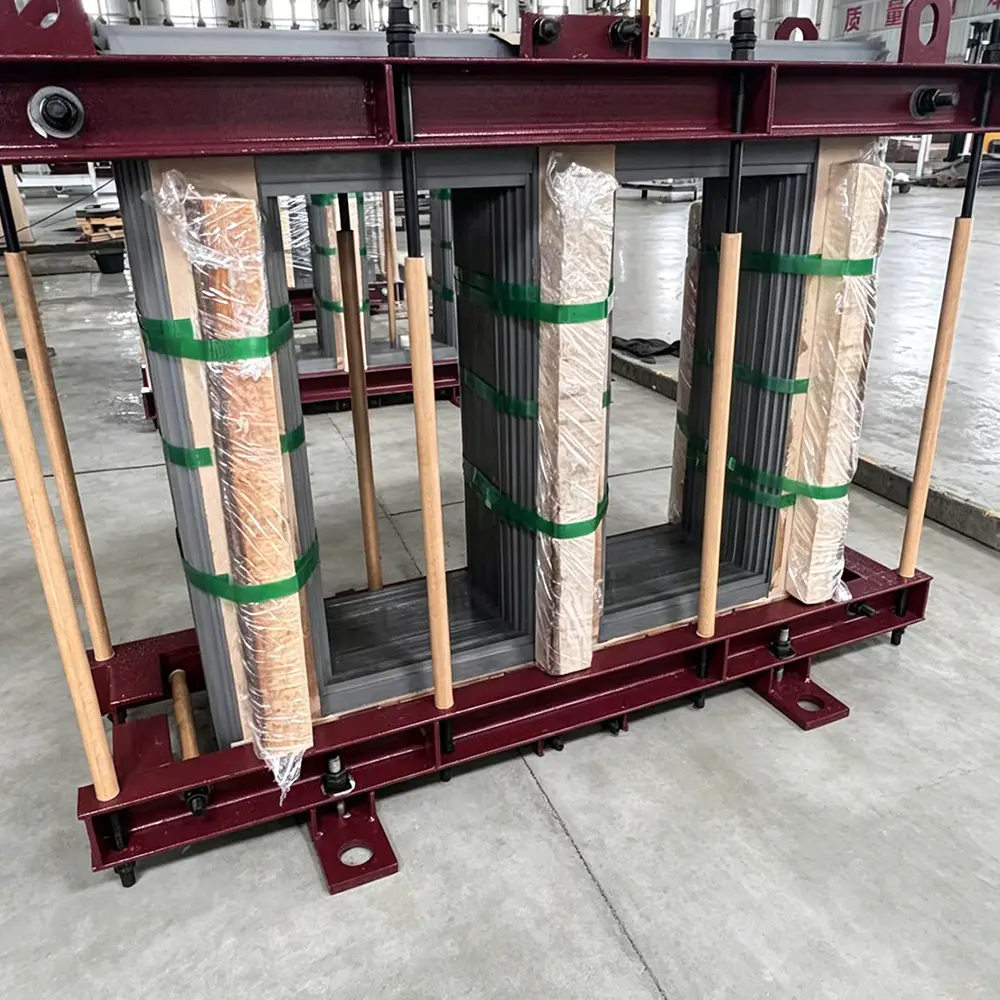

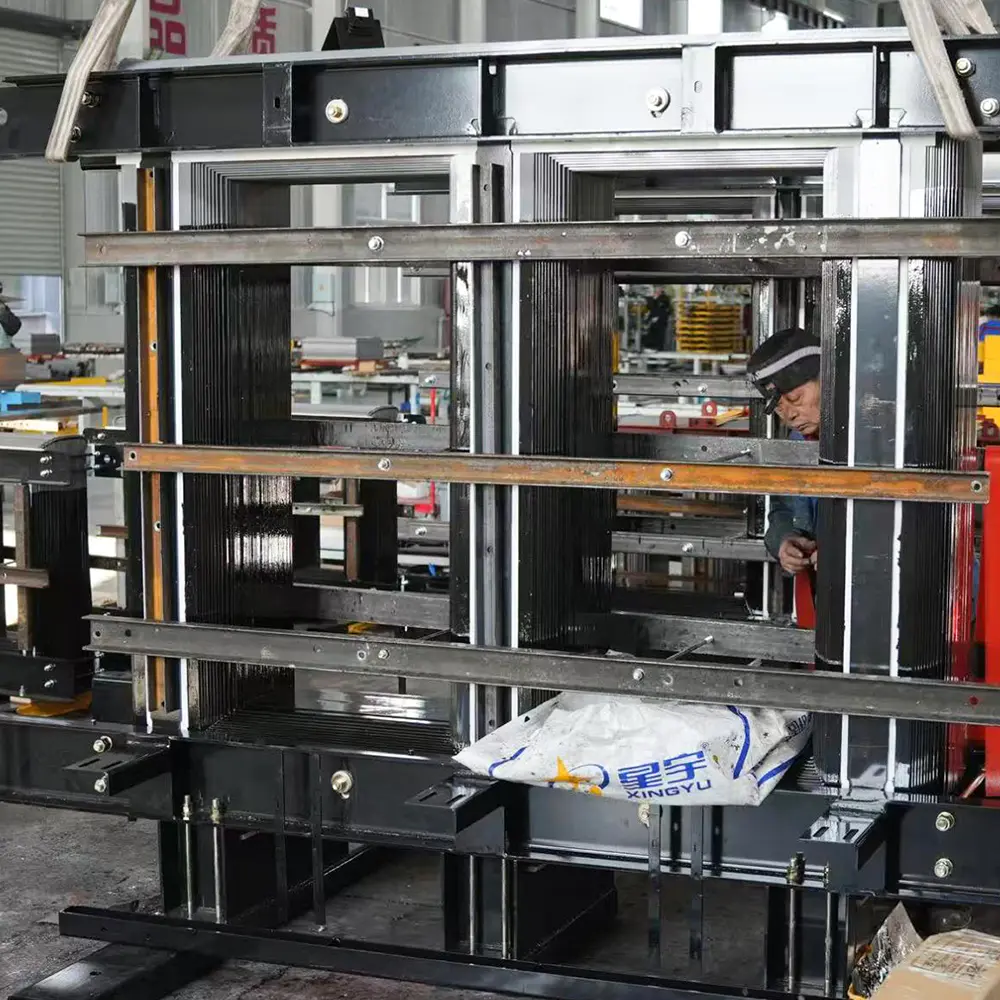

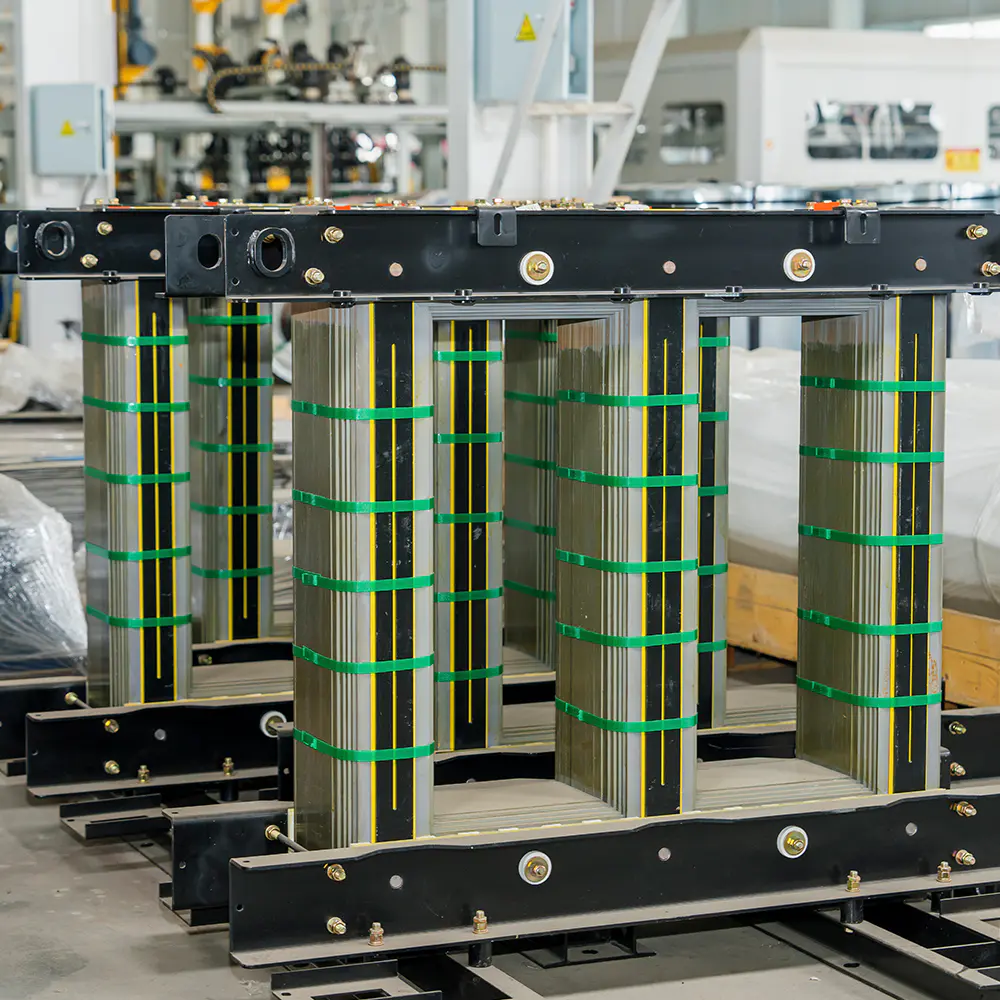

هسته ترانسفورماتور غوطه ور در روغن

از دست دادن هسته در ترانسفورماتور غوطه ور در روغن چیست؟

در حوزه انتقال و توزیع برق، هسته ترانسفورماتور غوطه ور در روغن به عنوان قلب مغناطیسی کل دستگاه عمل می کند. وظیفه اصلی آن ارائه یک مسیر کم رلوکتانس برای شار مغناطیسی است که در نتیجه تبدیل انرژی الکترومغناطیسی کارآمد بین سیم‌پیچ‌های اولیه و ثانویه را ممکن می‌سازد. با این حال، هیچ ماده مغناطیسی کامل نیست. در طول عملیات عادی، بخشی از انرژی الکتریکی به طور اجتناب ناپذیری به عنوان گرما در درون خود هسته پخش می شود - پدیده ای که در مجموع به عنوان از دست دادن هسته شناخته می شود. درک از دست دادن اصلی صرفا یک تمرین علمی نیست. این یک ملاحظات اقتصادی و عملیاتی حیاتی است که مستقیماً بر راندمان ترانسفورماتور، دمای عملیاتی و هزینه کلی چرخه عمر تأثیر می گذارد. برای شرکت های برق و کاربران صنعتی به طور یکسان، به حداقل رساندن تلفات هسته به صرفه جویی درازمدت قابل توجه و بهبود قابلیت اطمینان شبکه تبدیل می شود. این مقاله به ریشه‌ها، مؤلفه‌ها و استراتژی‌های کاهش تلفات هسته می‌پردازد، و همچنین نشان می‌دهد که چگونه تولید پیشرفته و مواد ممتاز - نمونه‌ای از شرکت فناوری برق جیانگ سو Jingtianxia - در حال تعریف مجدد معیارهای عملکرد برای هسته‌های ترانسفورماتور مدرن هستند.

1. ریشه های فیزیکی از دست دادن هسته در ترانسفورماتورهای غوطه ور در روغن

برای درک کامل از دست دادن هسته، ابتدا باید رفتار الکترومغناطیسی هسته را بررسی کرد هسته ترانسفورماتور غوطه ور در روغن تحت تحریک جریان متناوب (AC). از دست دادن هسته به طور کلی به دو جزء اصلی طبقه بندی می شود: از دست دادن هیسترزیس و از دست دادن جریان گردابی . از دست دادن پسماند از مغناطش و مغناطیس زدایی مداوم مواد هسته به عنوان چرخه های جریان متناوب ناشی می شود. هر چرخه برای غلبه بر حرکت دیواره حوزه مغناطیسی نیاز به انرژی دارد و این انرژی به صورت گرما آزاد می شود. بزرگی از دست دادن پسماند بستگی به اجباری ماده هسته و چگالی شار عامل دارد. از طرف دیگر، از دست دادن جریان گردابی توسط جریان های در گردشی که در درون خود ماده هسته به دلیل میدان مغناطیسی متغیر با زمان جریان دارد، القا می شود. این جریان ها گرمایش مقاومتی (تلفات I²R) ایجاد می کنند و به طور قابل توجهی تحت تأثیر مقاومت الکتریکی هسته و ضخامت لایه لایه قرار می گیرند. با کیفیت بالا هسته ترانسفورماتور غوطه ور در روغن در طراحی‌ها، تولیدکنندگان از لایه‌های فولادی سیلیکونی نازک و دانه‌گرا استفاده می‌کنند تا به طور موثر مسیرهای جریان گردابی را کاهش دهند و در نتیجه این جزء تلفات را کاهش دهند.

مهم است که توجه داشته باشید که از دست دادن هسته یک فرآیند مداوم و غیر قابل برگشت است. حتی زمانی که ترانسفورماتور در شرایط بی باری قرار دارد، هسته همچنان جریان تحریک را می کشد و توان را تلف می کند - به همین دلیل است که تلفات هسته اغلب به عنوان تلفات بدون بار شناخته می شود. برای یک ترانسفورماتور توزیع معمولی، تلفات هسته می تواند 15% تا 30% از کل تلفات را در طول عمر مفید آن تشکیل دهد، که آن را به یک هدف اولیه برای برنامه های بهبود بهره وری تبدیل می کند. انتخاب استراتژیک مواد هسته، مانند فولاد سیلیکونی دانه گرا با ضخامت های 0.23 میلی متر، 0.27 میلی متر و 0.30 میلی متر، به طور مستقیم بر اجزای هیسترزیس و جریان گردابی تأثیر می گذارد. این دقیقاً جایی است که تولید کنندگان متخصص ارزش خود را نشان می دهند و علم مواد را با مهندسی دقیق ترکیب می کنند تا به ویژگی های تلفات بسیار کم دست یابند.

2. طبقه بندی تلفات هسته با رویکرد مواد و طراحی

برای مدیریت موثر و کاهش تلفات اصلی، صنعت زیر طبقه بندی های مختلفی را توسعه داده است هسته ترانسفورماتور غوطه ور در روغن فن آوری ها هر طبقه بندی از نظر عملکرد مغناطیسی، قابلیت ساخت و مقرون به صرفه بودن مزایای مشخصی را ارائه می دهد. در زیر، سه مقوله برجسته را بررسی می‌کنیم که منعکس‌کننده شیوه‌های مهندسی فعلی و تقاضاهای بازار هستند.

2.1 هسته های فولادی سیلیکونی دانه گرا معمولی

این دسته نشان دهنده استاندارد صنعتی برای اکثر ترانسفورماتورهای توزیع و توان متوسط است. هسته از ساخته شده است فولاد سیلیکونی دانه گرا ورق‌هایی که معمولاً با ضخامت‌های 0.27 میلی‌متر یا 0.30 میلی‌متر هستند که برای تشکیل یک مدار مغناطیسی بسته روی هم چیده شده و گیره می‌شوند. ویژگی تعیین کننده این طرح، جهت گیری کریستالوگرافی کنترل شده است - فولاد به گونه ای پردازش می شود که جهت مغناطیسی آسان با جهت نورد همسو می شود، در نتیجه چگالی شار را به حداکثر می رساند و از دست دادن پسماند را به حداقل می رساند. هسته های معمولی به دلیل عملکرد متعادل، فرآیندهای تولید بالغ و ساختار هزینه رقابتی به طور گسترده ای مورد استفاده قرار می گیرند. کاربردهای معمول آنها شامل ترانسفورماتورهای توزیع برق، واحدهای صنعتی کاهش دهنده و سیستم های جمع آوری انرژی های تجدیدپذیر است.

مزیت اصلی هسته های فولادی سیلیکونی معمولی در قابل پیش بینی بودن و قابلیت اطمینان آنها نهفته است. تولیدکنندگان با قابلیت‌های فنی قوی، مانند شرکت فناوری جیانگ سو جینگتیانکسیا، فرآیندهای برش و برش دقیق مورد نیاز برای حفظ تلورانس‌های ابعادی و خواص مغناطیسی ثابت را کامل کرده‌اند. این هسته‌ها با استفاده از تکنیک‌های انباشتگی و اتصال با دقت بالا، به طور موثر استرس داخلی را کنترل می‌کنند - یک عامل کلیدی در جلوگیری از گرمای بیش از حد موضعی و اطمینان از عملکرد پایدار جریان بدون بار. علاوه بر این، اتلاف بدون بار این هسته‌ها را می‌توان برای دستیابی به انحراف منفی از استانداردهای ملی مهندسی کرد و به کاربران نهایی کاهش محسوسی در هزینه‌های عملیاتی در طول چرخه عمر ترانسفورماتور ارائه داد. با بیش از 46 استعداد فنی حرفه ای در کارکنان، شرکت فناوری برق جیانگ سو جینگتیانکسیا، تخصص عمیقی در بهینه سازی این نوع هسته برای محیط های عملیاتی متنوع انباشته است.

2.2 هسته های با نفوذپذیری بالا (Hi-B).

هسته های Hi-B نشان دهنده یک گام تکاملی به جلو است هسته ترانسفورماتور غوطه ور در روغن تکنولوژی این هسته‌ها از فولاد دانه‌گرا به‌خصوص فرآوری‌شده استفاده می‌کنند که حتی نفوذپذیری مغناطیسی بالاتری نسبت به گریدهای معمولی نشان می‌دهد - که اغلب به مقادیر نفوذپذیری بیش از 1.88 T در 800 A/m دست می‌یابد. این نفوذپذیری افزایش یافته باعث کاهش سطح مقطع هسته برای همان ظرفیت جابجایی شار می شود که منجر به طراحی ترانسفورماتور فشرده تر می شود. کاهش حجم هسته، به نوبه خود، هم هزینه مواد و هم از دست دادن کلی هسته را کاهش می دهد. هسته های Hi-B به ویژه در ترانسفورماتورهای با راندمان بالا که باید با استانداردهای نظارتی دقیق مطابقت داشته باشند، مانند الزامات DOE 2016 یا EU Ecodesign Tier 2 مورد توجه قرار می گیرند.

یکی از تمایزهای اصلی هسته های Hi-B عملکرد برتر آنها در شرایط چگالی شار بالا است. در حالی که هسته های معمولی ممکن است اشباع سریع بالای 1.7 T را تجربه کنند، گریدهای Hi-B می توانند تا 1.9 T به طور موثر عمل کنند، و آنها را برای ترانسفورماتورهایی که نوسانات ولتاژ یا پروفایل های بار متفاوت را تجربه می کنند، ایده آل می کند. کاربردهای معمول آنها شامل ترانسفورماتورهای قدرت بزرگ، ترانسفورماتورهای کششی برای سیستم های ریلی و واحدهای انتقال ولتاژ بالا می باشد. Jiangsu Jingtianxia Electric Technology Co. Ltd. از تجهیزات پیشرفته انباشته هسته هوشمند و خطوط تولید خودکار خود برای تولید هسته های Hi-B با دقت ابعادی استثنایی و حداقل تلفات مشترک استفاده می کند. تعهد این شرکت به تامین مواد ممتاز - هم از برندهای داخلی و هم از برندهای درجه یک وارداتی - تضمین می کند که هر هسته Hi-B به عملکرد مغناطیسی پایدار و کنترل جریان برتر دست می یابد و در نتیجه ضریب توان شبکه متصل را افزایش می دهد.

2.3 هسته های آلیاژی آمورف

هسته های آلیاژی آمورف یک انحراف اساسی از طرح های کریستالی فولاد سیلیکونی سنتی ایجاد می کنند. به جای ساختار شبکه اتمی معمولی، فلزات آمورف دارای آرایشی بی نظم و شیشه مانند هستند که به طور چشمگیری از دست دادن پسماند را کاهش می دهد - معمولاً 60٪ تا 70٪ در مقایسه با فولاد دانه محور معمولی. این باعث می شود هسته ترانسفورماتور غوطه ور در روغن ساخته شده از آلیاژ آمورف، یک محلول فوق العاده کم مصرف، به ویژه برای ترانسفورماتورهایی که تحت شرایط سبک یا بار متغیر کار می کنند. ضخامت معمولی روبان آمورف تنها 0.025 میلی متر تا 0.030 میلی متر است که به تلفات بسیار کم جریان گردابی نیز کمک می کند.

با این حال، هسته های آمورف چالش های تولید منحصر به فردی را ارائه می دهند. این ماده ذاتا شکننده است و برای جلوگیری از شکستگی های ناشی از استرس نیاز به فرآیندهای شکاف و برش تخصصی دارد. علاوه بر این، مجموعه هسته باید با احتیاط بسیار زیادی برای حفظ خواص مغناطیسی و جلوگیری از تخریب عملکرد انجام شود. با وجود این چالش ها، پتانسیل صرفه جویی در انرژی غیرقابل انکار است - هسته های آمورف می توانند تلفات بی باری را تا 75 درصد نسبت به طرح های معمولی کاهش دهند و آنها را برای شبکه های توزیع روستایی، مزارع بادی فراساحلی و کاربردهای شبکه هوشمند بسیار جذاب می کند. Jiangsu Jingtianxia Electric Technology Co. Ltd. برای غلبه بر این موانع تولید، به طور قابل توجهی در زیرساخت تحقیق و توسعه و تولید سرمایه گذاری کرده است و منبع قابل اعتمادی از هسته های آمورف با کیفیت بالا را به مشتریان ارائه می دهد که توسط سیستم های انبارداری هوشمند کارگاهی و لجستیک خودکار پشتیبانی می شوند. توانایی این شرکت در ارائه راه حل های پشتیبانی یک مرحله ای برای مشتریان جهانی به ویژه در این دسته پیشرفته مشهود است.

3. تجزیه و تحلیل مقایسه ای فن آوری های اصلی

برای کمک به مهندسان و متخصصان تدارکات در انتخاب مناسب ترین نوع هسته برای کاربردهای خاص خود، جدول زیر مقایسه مستقیمی از شاخص های عملکرد کلیدی در سه دسته مورد بحث در بالا ارائه می دهد. همه داده ها بر اساس مقادیر معمولی برای ترانسفورماتورهای توزیع 50 هرتز در محدوده 100-1000 کیلو ولت آمپر هستند.

4. استراتژی های عملی برای کاهش تلفات هسته ای

فراتر از انتخاب مواد، چندین روش مهندسی وجود دارد که می تواند تلفات هسته را در یک دستگاه به حداقل برساند هسته ترانسفورماتور غوطه ور در روغن . این استراتژی‌ها به‌طور معمول توسط تولیدکنندگان با تجربه مانند Jiangsu Jingtianxia Electric Technology Co., Ltd. برای ارائه عملکرد برتر محصول اجرا می‌شوند. اقدامات کلیدی عبارتند از:

• ساخت و ساز اتصال پله ای بهینه شده - کاهش بی میلی مفصل و حاشیه های شار مغناطیسی که به طور مستقیم تلفات موضعی را کاهش می دهد.
• انباشته کردن و صحافی دقیق - اطمینان از توزیع فشار یکنواخت در سراسر پشته هسته برای کاهش تنش داخلی و افزایش تلفات ناشی از ارتعاش.
• کنترل دقیق ارتفاع سوراخ - حفظ کیفیت شکاف و برش برای جلوگیری از اتصال کوتاه بین لایه ای که جریان های گردابی را تقویت می کند.
• بازپخت هسته پس از برش - کاهش تنش های پسماند وارد شده در حین ساخت و در نتیجه بازیابی نفوذپذیری مغناطیسی.
• زمین مناسب هسته - جلوگیری از پتانسیل شناور و جریان های زمین در گردش که منجر به تلفات سرگردان اضافی می شود.

ادغام این تکنیک ها هم به ماشین آلات پیشرفته - مانند ماشین های برش عرضی هسته هوشمند و خطوط مونتاژ خودکار - و هم به نظارت فنی چاشنی نیاز دارد. Jiangsu Jingtianxia Electric Technology Co., Ltd. در این حوزه برتری دارد و سیستم‌های انبارداری هوشمند کارگاهی را مستقر کرده است که قابلیت ردیابی و سازگاری را در تمام دسته‌های تولید تضمین می‌کند. راه حل های پشتیبانی یک مرحله ای این شرکت نه تنها ساخت هسته، بلکه طیف کامل پس پردازش، بازرسی کیفیت و تدارکات را نیز در بر می گیرد و در نتیجه ارزش بی نظیری را به مشتریان صنعت برق جهانی ارائه می دهد.

5. سوالات متداول

Q1: تفاوت بین هسته های فولادی سیلیکونی معمولی و هسته های آمورف از نظر رفتار اتلاف چیست؟

هسته های فولادی سیلیکونی معمولی به دلیل ساختار کریستالی و ضخامت لایه لایه 0.27-0.30 میلی متر، پسماند متوسط ​​و تلفات جریان گردابی را نشان می دهند. در مقابل، هسته‌های آمورف دارای آرایش اتمی غیر کریستالی هستند که تقریباً از دست دادن پسماند را حذف می‌کند و نوارهای بسیار نازک آنها (۰.۰۲۵ میلی‌متر) تلفات جریان گردابی را به شدت کاهش می‌دهد. در نتیجه، هسته‌های آمورف می‌توانند تلفات بی‌باری را به دست آورند که 60 تا 75 درصد کمتر از طرح‌های معمولی است، اگرچه هزینه مواد بالاتر و الزامات حمل و نقل دقیق‌تری دارند.

Q2: Jiangsu Jingtianxia Electric Technology Co., Ltd. چگونه از تلفات هسته کم در محصولات خود اطمینان می دهد؟

Jiangsu Jingtianxia Electric Technology Co., Ltd. از یک رویکرد چند جانبه استفاده می کند: تامین فولاد سیلیکونی دانه دار ممتاز از برندهای برتر داخلی و بین المللی، استفاده از تجهیزات برش و برش با دقت بالا، اجرای کنترل کیفیت دقیق در هر مرحله، و استفاده از تکنیک های پیشرفته انباشتگی و اتصال برای به حداقل رساندن استرس داخلی. از دست دادن بدون بار آنها می تواند به طور مداوم به انحراف منفی از استانداردهای ملی برسد و خطوط تولید خودکار آنها تکرارپذیری و مقیاس پذیری را برای سفارشات با حجم بالا تضمین می کند.

Q3: آیا می توان یک هسته ترانسفورماتور غوطه ور در روغن را برای کاهش تلفات به روز کرد یا ارتقا داد؟

در بیشتر موارد، به دلیل طراحی مجدد گسترده مورد نیاز برای فاصله های سیم پیچ، ابعاد مخزن، و مسیرهای خنک کننده، جایگزینی یک هسته موجود از نظر اقتصادی عملی نیست. با این حال، شرکت‌های برق اغلب جایگزین هسته را در طول تعمیرات اساسی یا زمانی که به استانداردهای بازده بالاتر ارتقا می‌دهند، انتخاب می‌کنند. برای نصب‌های جدید، انتخاب هسته‌ای با ویژگی‌های تلفات کمتر - مانند درجه‌های Hi-B یا آمورف - از یک تامین‌کننده معتبر مانند شرکت فناوری برق جیانگ‌سو Jingtianxia، مؤثرترین استراتژی است.

Q4: از دست دادن هسته چه نقشی در کل هزینه مالکیت یک ترانسفورماتور دارد؟

تلفات هسته مستقیماً به تلفات بدون بار ترانسفورماتور کمک می کند که در طول عمر عملیاتی تجهیزات 24 ساعته و 7 روز هفته متحمل می شود. در طول یک عمر معمولی 25 تا 30 ساله، هزینه انرژی تجمعی ناشی از تلفات هسته می تواند با قیمت خرید اولیه ترانسفورماتور رقابت کند یا حتی از آن فراتر رود. بنابراین، سرمایه گذاری در یک بازده بالاتر هسته ترانسفورماتور غوطه ور در روغن - حتی با یک حق بیمه اولیه متوسط - اغلب بازده سرمایه گذاری مثبتی را در عرض 3 تا 5 سال به همراه دارد و به دنبال آن چندین دهه پس انداز پایدار به همراه دارد.

Q5: چگونه ضخامت فولاد سیلیکونی بر اتلاف هسته در ترانسفورماتورهای غوطه ور در روغن تأثیر می گذارد؟

لایه‌های فولادی نازک‌تر، مانند 0.23 میلی‌متر در مقابل 0.30 میلی‌متر، جزء تلفات جریان گردابی را کاهش می‌دهند، زیرا طول مسیر جریان گردشی کوتاه شده و مقاومت الکتریکی بین لایه‌ها بالاتر است. با این حال، فولاد نازک تر نیز پیچیدگی و هزینه ساخت را افزایش می دهد. ضخامت بهینه به سطح تلفات هدف و فرکانس نامی ترانسفورماتور بستگی دارد. برای کاربردهای استاندارد 50/60 هرتز، 0.27 میلی‌متر تعادل متعادلی را ارائه می‌دهد، در حالی که 0.23 میلی‌متر برای طراحی‌های با راندمان بسیار بالا ترجیح داده می‌شود.

در نتیجه، از دست دادن هسته در یک هسته ترانسفورماتور غوطه ور در روغن یک پدیده چند وجهی است که توسط خواص مواد، طراحی هندسی و دقت ساخت کنترل می شود. با ظهور فولادهای پیشرفته دانه گرا و آلیاژهای آمورف، همراه با فناوری های پیشرفته تولید، این صنعت به طور پیوسته مرزهای دست یافتنی را پیش می برد. تولید کنندگان دوست دارند Jiangsu Jingtianxia Electric Technology Co., Ltd. در خط مقدم این تکامل قرار گرفته و مجموعه ای جامع از هسته های فولادی سیلیکونی معمولی تا راه حل های آمورف نسل بعدی را ارائه می دهد. آنها با استفاده از تخصص فنی عمیق، سیستم‌های تولید هوشمند و تعهد تزلزل ناپذیر به کیفیت، بخش برق جهانی را برای ایجاد زیرساخت‌های انرژی کارآمدتر، قابل اعتمادتر و پایدارتر توانمند می‌سازند. برای کسانی که به دنبال بهینه سازی عملکرد ترانسفورماتور هستند، درک از دست دادن هسته - و انتخاب شریک اصلی مناسب - گامی ضروری به سمت تعالی عملیاتی بلند مدت است.
