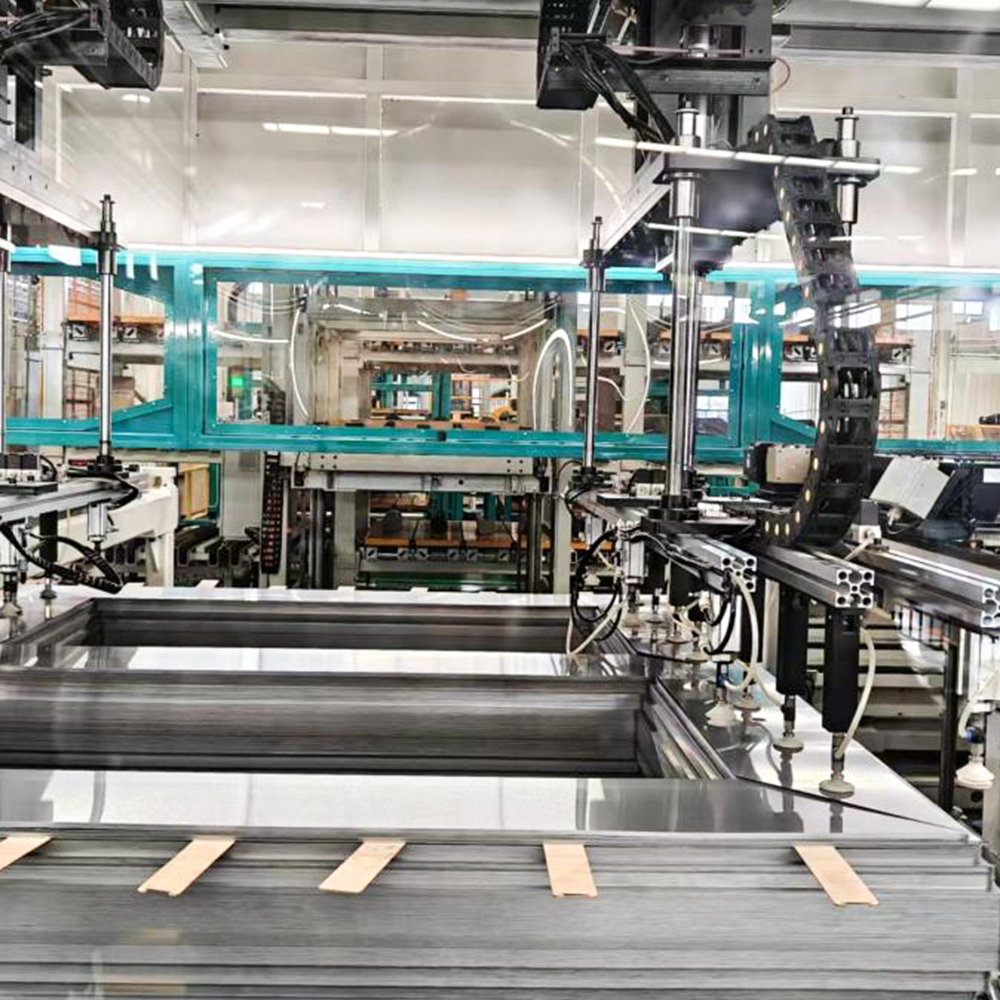

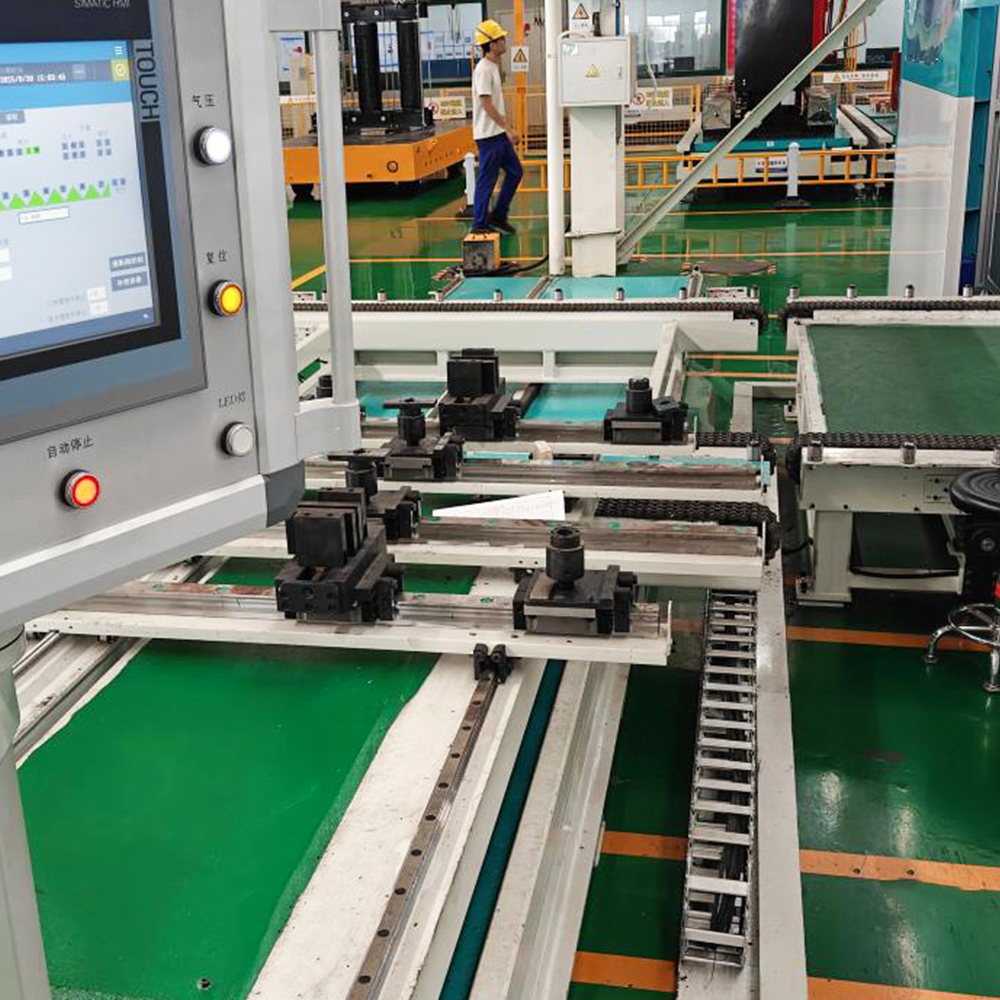

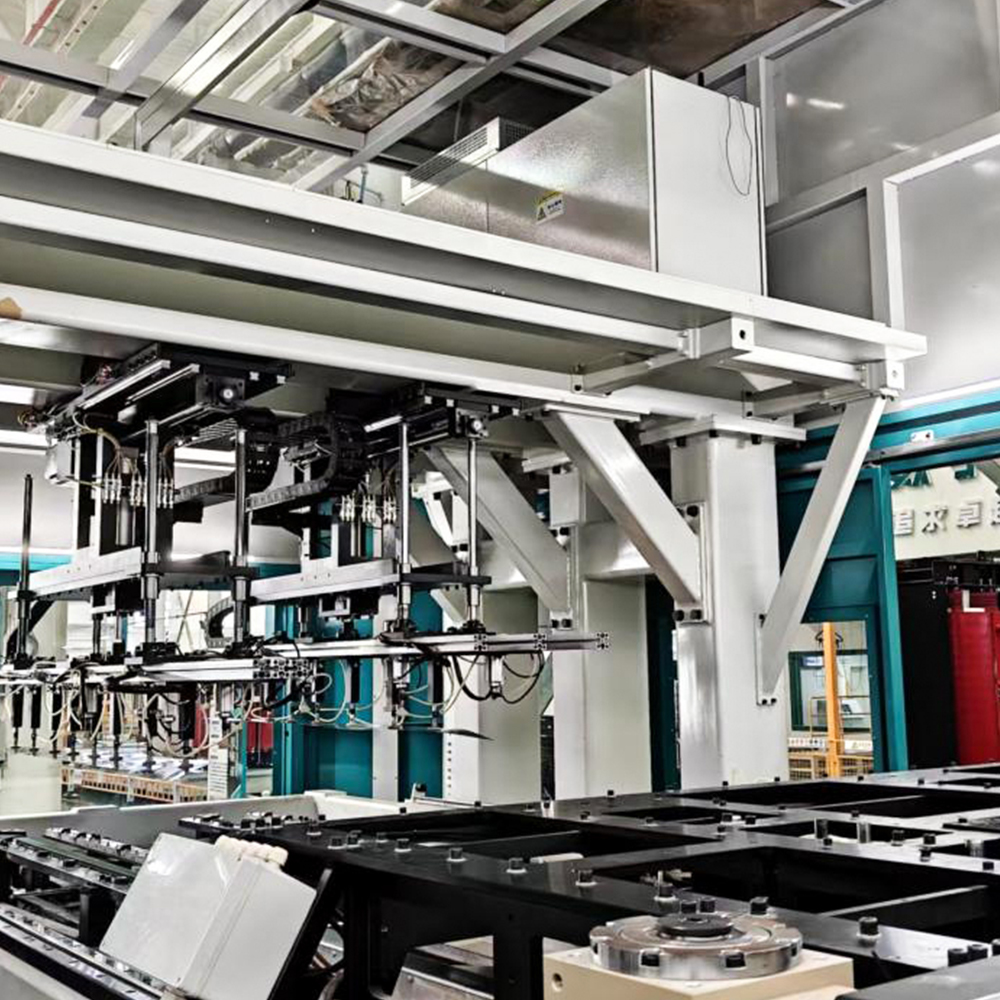

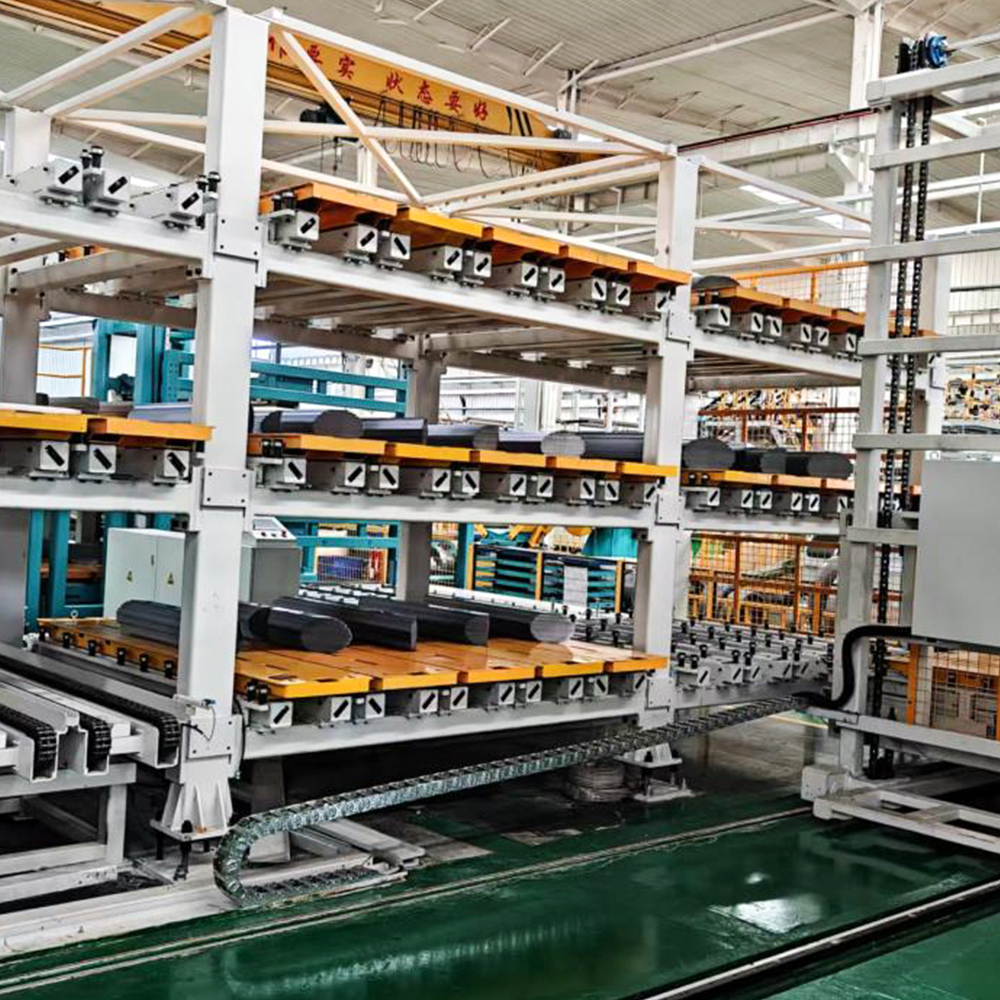

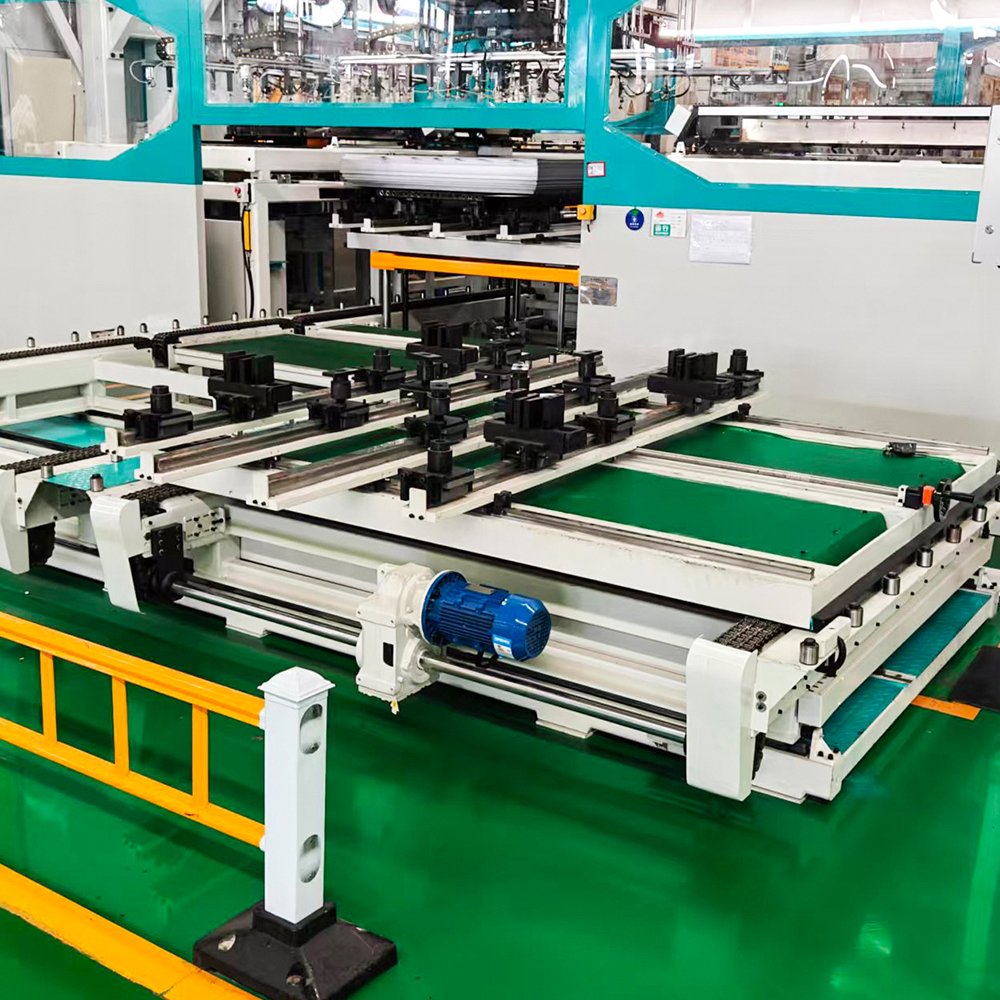

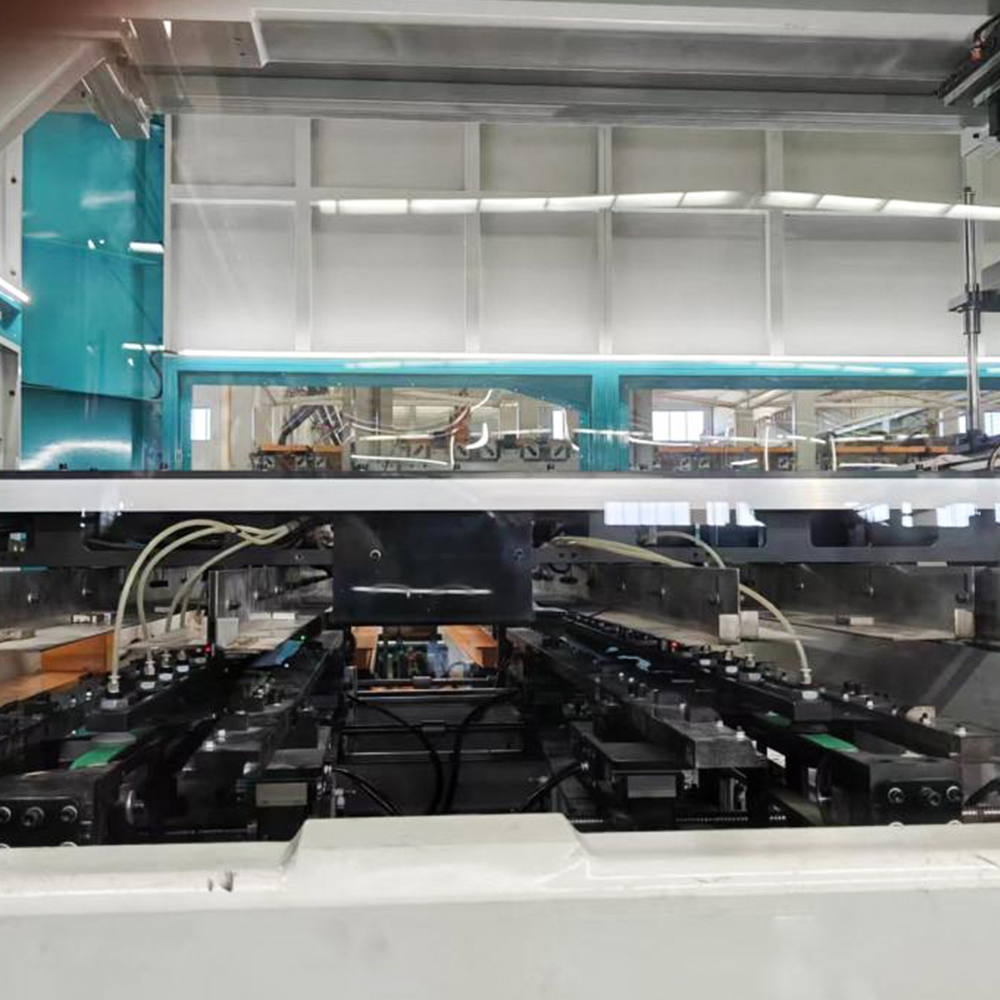

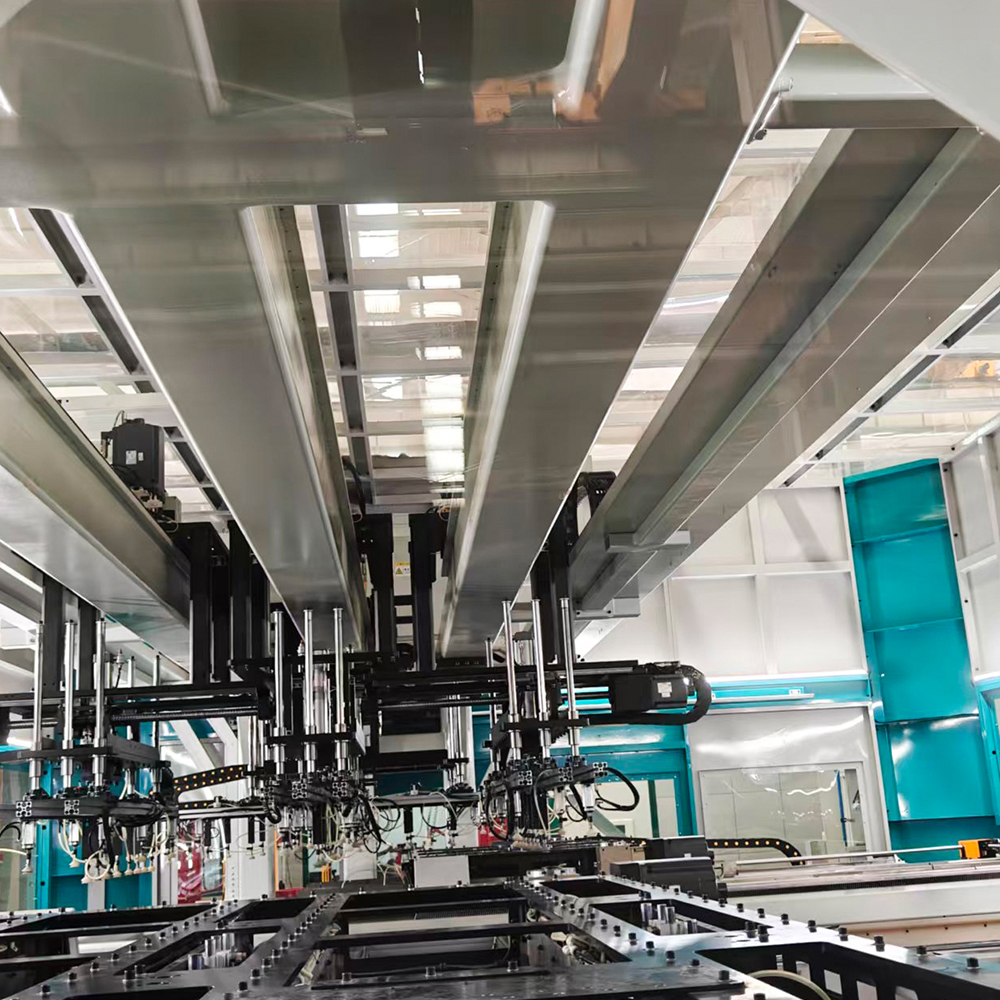

خط تولید انباشته هسته ترانسفورماتور خطی خودکار ZXD-440

تعریف محصول

این تجهیزات مستقیماً به خط برش عرضی برای انباشتن خودکار متصل می شود و امکان برش و انباشته شدن همزمان را فراهم می کند و مراحل سنتی بالا بردن پس از برش و انباشته شدن دستی را حذف می کند.

تماس با ما
افزودن به سبد خرید
کاربردها بازخورد

مسئولیت های خریدار

  • تامین و اتصال کابل برق به کابینت برق تجهیزات در شرایط عمومی. کابل اتصال زمین مورد نیاز را به نقطه اتصال تعیین شده روی تجهیزات وصل کنید.
  • ساخت پایه تجهیزات (شامل حفاری هسته، لوله پی وی سی و غیره)، خطوط لوله، قطعات تعبیه شده و سیستم های زمین.
  • جرثقیل سقفی / جرثقیل سیار / لیفتراک و سایر تجهیزات مورد نیاز برای تخلیه، موقعیت یابی و نصب / راه اندازی در محل خریدار.
  • هوای فشرده، برق و مواد کمکی برای راه اندازی تجهیزات، تحویل به محل تعیین شده.
  • مواد آزمایشی برای راه اندازی به محل تعیین شده تحویل داده شد.

تحویل، پذیرش و بازرسی

  • استانداردهای بازرسی: این قرارداد فنی و استانداردهای ملی قابل اجرا سازنده.
  • پذیرش و بازرسی باید توسط هر دو طرف در محل تولید تامین کننده طبق توافقنامه فنی انجام شود. تجهیزات پس از گذراندن بازرسی ارسال می شود.
  • تست عملکرد کامل باید در سایت کاربر نهایی انجام شود. هر دو طرف طبق قرارداد و توافقنامه فنی، پذیرش مورد به مورد را انجام خواهند داد. پس از تصویب، یک گزارش پذیرش باید توسط هر دو طرف امضا شود.

ترکیب تجهیزات

ترکیب کامل تجهیزات
خیر جزء تعداد اظهارات
1 بدنه اصلی تجهیزات 1 مجموعه
2 تخت توزیع و حمل و نقل مواد 1 مجموعه
3 پلتفرم‌های انباشته محصول نهایی و بسترهای تبادل 4 4 ست 4 انباشته 4 آماده به کار
4 کابینت کنترل برق 1 مجموعه شامل کنترل کننده سیستم، درایوهای سروو و اینورتر فرکانس

پارامترهای فنی اصلی (ماشین انباشته)

خیر پارامتر عملکرد ZXD-440
1 مشخصات لمینیت عرض 50-440 میلی متر
ضخامت 0.18-0.35 میلی متر
طول اندام پهلو 380 میلی متر (گوشه به گوشه) - 2500 میلی متر (نوک به نوک)
طول یوغ 380 میلی متر (گوشه به گوشه) - 2500 میلی متر (نوک به نوک)
اندام مرکزی 380-2060 میلی متر
حداکثر هسته (L×W×H) 2500×2500×600 میلی متر
3 دقت انباشته شدن جهت طول هم درجه ≤±0.5 میلی متر
جهت عرض هم درجه ≤±0.5 میلی متر
خطای ضخامت یکسان (انباشته بر اساس تعداد برگه ها) ≤1 میلی متر
توجه: دقت هسته به طور همزمان تحت تأثیر دقت برش ورق و دقت روی هم قرار می گیرد. تغییر شکل دستی پس از انباشته شدن برای دستیابی به دقت بالاتر مورد نیاز است. اگر خاموشی برای تغییر شکل به دلیل نیاز به دقت بالاتر خریدار، بهره وری تجهیزات را در تولید معمولی کاهش دهد، مسئولیت بر عهده خریدار است و ربطی به تجهیزات تامین کننده ندارد.
8 زمان چرخه انباشته شدن تقریبا 60 برگ در دقیقه پذیرش هسته استاندارد: عرض 260 میلی متر; طول 1000 میلی متر
9 تامین هوا فشار ≥0.6 مگاپاسکال
مصرف کل هوا (مولد خلاء صرفه جویی در انرژی؛ کاهش هزینه های هوای فشرده) ≤0.6 m³/min
10 نویز تجهیزات ≤80 دسی بل
11 رنگ تجهیزات استاندارد کارخانه: رنگ اصلی: خاکستری روشن 7035، آبی آسمانی 5015; قطعات متحرک: سیگنال زرد 1003. رنگ های سفارشی موجود است.
12 ولتاژ کاری نوسان ولتاژ 10% ± 380 ولت
فرکانس 2 ± 50 هرتز
13 ظرفیت نصب شده 55 کیلووات

اجزای اصلی و برندها (خط برش)

خیر مورد نام تجاری
1 سیستم کنترل و صفحه نمایش لمسی زیمنس
2 سیستم درایو سروو زیمنس
4 قطعات الکتریکی کلیدهای ولتاژ پایین اشنایدر؛ رله پاناسونیک
5 سوئیچ های مجاورت Autonics / SICK
6 دکمه های فشاری ایتون (Moeller) یا معادل آن
7 موتورهای سه فاز زیمنس (Bode) / Jiegong / Yinda or equivalent
8 شیر برقی SMC (ژاپن) یا معادل آن
9 سیلندرها و شیرهای تنظیم کننده SMC (ژاپن) یا معادل آن
10 سیستم خلاء SMC (ژاپن) یا معادل آن
11 مکنده وکیوم SMC (ژاپن) یا معادل آن
12 ریل های راهنمای خطی WON / PMI / ROUST WORLD / Jiding یا معادل آن
13 بال اسکرو NanGongYi / AHK / DTK / Jinqiu یا معادل آن
14 قفسه و چرخ دنده آتلانتا (آلمان) / APEX یا معادل آن
15 کاهش دهنده های سروو Neugart / ZD / Tandler یا معادل

مستندات فنی

خیر نام سند مقدار
1 لیست قطعات تجهیزات 2 نسخه
2 گواهی انطباق 1 کپی
3 نمودار شماتیک الکتریکی 2 نسخه چاپی 1 فایل الکترونیکی
4 نمودار سیم کشی برق 2 نسخه چاپی 1 فایل الکترونیکی
5 کتابچه راهنمای قطعات الکتریکی 1 کپی each
6 راهنمای عملیات تجهیزات (روش های عملیاتی، هنجارهای تعمیر و نگهداری و خدمات) 2 نسخه چاپی 1 فایل الکترونیکی
7 پلان طبقه نصب 1 نسخه چاپ شده 1 فایل الکترونیکی

نصب، راه اندازی، آموزش، خدمات پس از فروش و گارانتی

نصب، راه اندازی و آموزش مهندسان تامین کننده آموزش رایگان در محل در مورد بهره برداری، نگهداری و نگهداری ارائه می دهند. زمان مورد نیاز: نصب و راه اندازی به طور کلی در عرض 2 هفته تکمیل می شود. آموزش پرسنل (اپراتور تجهیزات و تکنسین های تعمیر و نگهداری) همزمان با نصب آغاز می شود و پس از اتمام نصب به پایان می رسد.
خدمات پس از فروش در صورت بروز مشکلات تجهیزات، تامین کننده پرسنل را برای تعمیر اعزام می کند و عیب یابی اولیه و راهنمایی های تعمیر و نگهداری روزانه را ارائه می دهد.
زمان پاسخگویی روزانه در عرض 24 ساعت پاسخ دهید. ورود در محل: همان روز در استان تامین کننده؛ روز بعد برای استان های دیگر
زمان پاسخگویی تعطیلات در عرض 24 ساعت پاسخ دهید. ورود در محل در روزهای تعطیل در صورتی که خریدار پرسنل کشیک داشته باشد.
توجه: 1. برای خطاهایی که نیاز به خدمات در محل دارند، ورود معمولاً ظرف 48 ساعت است. وضوح تلفن در صورت امکان ترجیح داده می شود. 2. تامین کننده خدمات مادام العمر را ارائه می دهد. قطعات یدکی، قطعات و پشتیبانی فنی تخفیف خورده پس از دوره گارانتی ادامه دارد. 3. اگر خریدار پس از پذیرش، پرداخت را به طور کامل انجام ندهد، تامین کننده هیچ تعهد ضمانتی نمی دهد.
دوره گارانتی 12 ماه از تاریخ پذیرش نهایی. در طول دوره گارانتی، اگر نقصی به دلیل مشکلات کیفیت تجهیزات یا عملکرد صحیح طبق رویه های تامین کننده ایجاد شود، تامین کننده قطعات و تعمیرات رایگان را بدون هزینه برای خریدار ارائه می دهد. اگر نقصی به دلیل رعایت نکردن رویه های عملیاتی یا بارگذاری بیش از حد ایجاد شود، تامین کننده فوراً خطا را برطرف کرده و فقط هزینه قطعه را کسر می کند.
پیشنهادهای بیشتر
درباره ما
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. یک شرکت پیشرو و رقابتی در صنعت داخلی است که در زمینه تحقیق و توسعه، تولید و تامین محصولات پشتیبان اصلی برق تخصص دارد. سبد محصولات اصلی ما شامل هسته ترانسفورماتور، تجهیزات هوشمند چیدمان هسته ترانسفورماتور، دستگاه برش عرضی هسته، سیستم‌های انبارداری هوشمند کارگاه و خطوط تولید لجستیک خودکار است. با بیش از ۴۶ متخصص فنی، این شرکت از دانش فنی قوی و سیستم تولید成熟 برخوردار است. ما چین خط تولید انباشته هسته ترانسفورماتور خطی خودکار ZXD-440 تامین‌کنندگان و خط تولید انباشته هسته ترانسفورماتور خطی خودکار ZXD-440 صادرکننده و شرکت، با تمرکز بر صنعت برق، به طور مداوم راه‌حل‌های یکپارچه با کیفیت بالا، دقت بالا و هوشمند را برای مشتریان جهانی فراهم می‌کنیم.
گواهی افتخار
  • گواهی ثبت اختراع
  • گواهی ثبت اختراع
  • مجوز کسب و کار
اخبار
بازخورد پیام
خط تولید انباشته هسته ترانسفورماتور خطی خودکار ZXD-440 دانش صنعت

تفاوت های کلیدی بین سیستم انباشته در خط (مانند ZXD-440) و سیستم انباشته آفلاین چیست؟

در تولید هسته ترانسفورماتور مدرن، انتخاب بین پیکربندی های انباشته درون خطی و آفلاین اساساً بر راندمان تولید، استقرار نیروی کار، ثبات کیفیت و استفاده از فضای کف تأثیر می گذارد. در مرکز این تکامل تکنولوژیک قرار دارد خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 ، سیستمی مهندسی شده برای از بین بردن تنگناهای سنتی با همگام سازی برش و انباشته. این مقاله تجزیه و تحلیل دقیق و مقایسه‌ای از روش‌های انباشته درون خطی در مقابل آفلاین را ارائه می‌کند، که بر اساس فلسفه طراحی خاص سیستم zxd-440 و قابلیت‌های تولید شرکت فناوری برق جیانگ‌سو Jingtianxia، آموزشی ویبولیتین طراحی شده است. ماژول های انباشته مداوم با سرعت بالا , واحدهای انباشتگی دقیق با کنترل فاصله ، و خطوط انباشته هوشمند یکپارچه داده ها - برای نشان دادن اینکه چگونه فناوری درون خطی مونتاژ هسته را دوباره تعریف می کند.

1. ماژول های انباشته مداوم با سرعت بالا

تعریف و موقعیت: ماژول‌های انباشته پیوسته با سرعت بالا بازوی عملیاتی اصلی را نشان می‌دهند خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 . این ماژول ها مستقیماً به خط برش عرضی متصل می شوند و امکان برش و انباشته شدن همزمان را بدون جابجایی میانی فراهم می کنند. برخلاف سیستم‌های آفلاین، که لایه‌های برش خورده روی پالت‌ها چیده می‌شوند، حمل می‌شوند و سپس به صورت دستی به ایستگاه‌های انباشته تغذیه می‌شوند، این ماژول در زمان خروج نوارها از برش، انباشتگی را در زمان واقعی انجام می‌دهد.

توابع اصلی و ویژگی های فنی: این ماژول با سرعت‌های منطبق با خروجی برشی، با سرهای انتخاب و جابه‌جای سروو کار می‌کند که هر لایه لایه را مطابق با الگوهای برنامه‌ریزی شده پله‌لپ تنظیم می‌کند. مراحل سنتی بالا بردن پس از برش و انباشته شدن دستی را حذف می کند و زمان چرخه را تا بیش از 40٪ در پیکربندی های معمولی طبقه مغازه کاهش می دهد. سنسورهای داخلی صافی لمینت و ارتفاع سوراخ لبه را کنترل می کنند و به طور خودکار قطعات معیوب را قبل از روی هم رد می کنند.

کاربردهای معمولی: این ماژول برای هسته های ترانسفورماتور توزیع با حجم بالا (تا 2000 کیلو ولت آمپر) که در آن توان عملیاتی محدودیت اولیه است، ایده آل است. در کارخانه هایی که دو یا سه شیفت کار می کنند برتری دارد، زیرا تغذیه خودکار آن خستگی اپراتور و میزان خطا را کاهش می دهد.

تمایز از انباشته کردن آفلاین: انباشته کردن آفلاین به مناطق اختصاصی، عملیات دستی جرثقیل و جک های انباشته جداگانه نیاز دارد. هر انتقال خطاهای تراز و آسیب لبه را معرفی می کند. در مقابل، خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 حفظ می کند جریان مداوم مواد ، حفظ جهت گیری دقیق تعیین شده توسط برش و حذف مراحل تراز مجدد.

Jiangsu Jingtianxia Electric Technology Co., Ltd. این ماژول را با ابزارهای اختصاصی تغییر سریع ادغام کرده است که امکان یک واحد را فراهم می کند. سیستم انباشتگی درون خطی برای کنترل عرض هسته از 40 میلی متر تا 400 میلی متر بدون تنظیمات مکانیکی بیش از 5 دقیقه. این انعطاف پذیری به ندرت در تنظیمات آفلاین قابل دستیابی است، که اغلب به وسایل اختصاصی در هر اندازه هسته نیاز دارند.

مشخصات کلیدی - ماژول سرعت بالا

  • حداکثر سرعت انباشتگی: تا 120 لمینیت در دقیقه (بسته به ضخامت).
  • محدوده ضخامت لمینیت: 0.18 میلی متر تا 0.35 میلی متر (فولاد سیلیکونی).
  • دقت همپوشانی پله ای: ± 0.05 میلی متر.
  • تشخیص خودکار سوراخ با گیت رد زمان واقعی.
  • اتصال مستقیم اترنت/IP برای نظارت از راه دور.

2. واحدهای انباشتگی دقیق شکاف کنترل

تعریف و موقعیت: دومین زیرمجموعه بحرانی در خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 واحد کنترل شکاف دقیق است. در حالی که انباشتن آفلاین به مهارت اپراتور برای حفظ شکاف هوای یکنواخت بین بسته‌های هسته بستگی دارد، این واحد اندازه‌گیری و تنظیم شکاف را با استفاده از حسگرهای مثلث‌سازی لیزری و محرک‌های سروو حلقه بسته خودکار می‌کند.

توابع اصلی و ویژگی های فنی: هر چرخه انباشتگی شکاف واقعی را در پنج نقطه مرجع در سراسر پایه اصلی اندازه گیری می کند. سپس این واحد با تنظیم میکرو موقعیت لمینیت بعدی یا با انتخاب لمینیت شیم از یک فیدر اختصاصی جبران می کند. این ویژگی مستقیماً به تلفات بدون بار ترانسفورماتور می‌پردازد، زیرا شکاف‌های ناهموار دلیل اصلی افزایش جریان مغناطیسی هستند. این سیستم هیستوگرام های شکاف را در هر دسته هسته ذخیره می کند و کنترل فرآیند آماری را امکان پذیر می کند.

کاربردهای معمولی: این واحد برای هسته های ترانسفورماتور قدرت (10 MVA و بالاتر) و برای ترانسفورماتورهای کششی تخصصی که جریمه های تلفات شدید است، ضروری است. همچنین در هسته‌هایی با مفاصل میله‌ای که به تلرانس‌های بسیار محکم (0.02 میلی‌متر) نیاز دارند، استفاده می‌شود که روش‌های آفلاین دستی به طور مداوم نمی‌توانند به آن دست یابند.

تمایز از انباشته کردن آفلاین: انباشته کردن آفلاین به سنج های حسگر و قضاوت اپراتور متکی است که تنوع را در بین شیفت ها و اپراتورها معرفی می کند. علاوه بر این، سیستم های آفلاین نمی توانند شکاف ها را به صورت پویا پس از مونتاژ هسته تنظیم کنند. هر اصلاحی نیاز به جداسازی جزئی دارد. این رویکرد انباشتگی در خط با پلت فرم zxd-440 تضمین می کند که داده های شکاف در هر لایه لایه ردیابی می شوند ، و corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. این واحد را در بیش از 200 نصب تأیید کرده است که نشان دهنده کاهش متوسط ​​8 تا 12 درصدی تلفات هسته در مقایسه با انباشته دستی آفلاین برای همان درجه فولاد است. تیم تحقیق و توسعه این شرکت (46 متخصص فنی) الگوریتم‌های کنترل شکاف اختصاصی را توسعه دادند که اکنون در استاندارد ادغام شده‌اند. خط انباشته خودکار درون خطی مجموعه نرم افزاری

مقایسه عملکردی - روش‌های کنترل شکاف

پارامتر واحد درون خطی ZXD-440 انباشته دستی آفلاین
روش اندازه گیری شکاف مثلث سازی لیزری (5 امتیاز) حسگر (بررسی نقطه ای)
فرکانس تصحیح هر چرخه لمینیت پس از مونتاژ هسته کامل
تحمل شکاف معمولی 0.02 ± میلی متر (Cpk ≥ 1.67) 0.08 ± 0.15 میلی متر (وابسته به اپراتور)
قابلیت ردیابی داده ها هیستوگرام در سطح دسته ای و گزارش های هسته فردی محدود (سوابق دستی)
زمان تنظیم برای نوع هسته جدید ≤ 3 دقیقه (یادآوری دستور غذا) 15 تا 30 دقیقه (تمرین تغییر جیگ)

3. خطوط انباشته داده های هوشمند

تعریف و موقعیت: رکن سوم از خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 لایه هوشمند یکپارچه سازی داده است که خط انباشته را از یک ماشین مستقل به یک گره در اکوسیستم تولید دیجیتال کارخانه تبدیل می کند. در مقابل، انباشتن آفلاین به عنوان یک ایستگاه کاری مجزا با حداقل بازخورد دیجیتال عمل می کند.

توابع اصلی و ویژگی های فنی: این سیستم داده‌های بلادرنگ را از حسگرهای برشی، سرووهای انباشته، واحدهای کنترل فاصله و دوربین‌های بازرسی بینایی جمع‌آوری می‌کند. این شاخص‌های کلیدی عملکرد (KPI) مانند اثربخشی کلی تجهیزات (OEE)، بازده انباشته، میانگین زمان بین کمک‌ها (MTBA) و پیش‌بینی تلفات هسته را بر اساس شکاف‌های اندازه‌گیری شده جمع‌آوری می‌کند. این سیستم همچنین با سیستم های مدیریت انبار ارتباط برقرار می کند تا به طور خودکار کویل های فولادی را بر اساس تناژ مصرفی درخواست کند.

کاربردهای معمولی: این خط هوشمند در کارخانه‌های هوشمندی که به دنبال صدور گواهینامه Industry 4.0 هستند و همچنین در تأسیسات چند محصولی که فرکانس تعویض بالا است، مستقر شده است. با ردیابی جریان های سروو موتور و الگوهای ارتعاش، تعمیر و نگهداری پیش بینی را امکان پذیر می کند و به اپراتورها قبل از وقوع خرابی برنامه ریزی نشده هشدار می دهد.

تمایز از انباشته کردن آفلاین: سیستم های آفلاین داده های دیجیتالی کمی تولید می کنند. بررسی های کیفیت اغلب پس از اتمام انباشته انجام می شود که منجر به تشخیص تاخیر در مشکلات می شود. این سیستم هوشمند درون خطی با این حال فراهم می کند کنترل کیفیت حلقه بسته -اگر انحراف تشخیص داده شود، خط می تواند متوقف شود و به طور خودکار تصحیح شود، یا قبل از خروج از ایستگاه، هسته را برای کار مجدد علامت گذاری کند. این قابلیت به ویژه برای کاربردهای با قابلیت اطمینان بالا مانند ترانسفورماتورهای دریایی و واحدهای افزایش دهنده توربین بادی بسیار ارزشمند است.

Jiangsu Jingtianxia Electric Technology Co., Ltd. این هوش را در هر راه حل انباشته درون خطی zxd-440 ارائه شده از سال 2024، با استفاده از تیم نرم افزار داخلی خود برای سفارشی کردن داشبورد برای سیستم برنامه ریزی منابع سازمانی (ERP) هر مشتری. رویکرد یکپارچه شرکت - پوشش هسته های ترانسفورماتور، تجهیزات انباشته هسته هوشمند، دستگاه های برش عرضی هسته، انبارداری هوشمند، و تدارکات خودکار - تضمین می کند که خط انباشته یکپارچه داده به طور یکپارچه با تجهیزات بالادستی و پایین دستی ارتباط برقرار می کند.

  1. ردیابی OEE در زمان واقعی - زمان توقف، کاهش سرعت و کاهش کیفیت در HMI نمایش داده می شود.
  2. هشدارهای تشخیصی پیش بینی کننده – بر اساس مدل های حرارتی و ارتعاشی.
  3. مدیریت دستور غذا - تا 1000 طرح هسته را با تمام پارامترهای انباشتگی ذخیره می کند.
  4. گزارش دسته ای خودکار - صادرات PDF/CSV برای مسیرهای ممیزی با کیفیت.
  5. قابلیت به روز رسانی سیستم عامل از راه دور - بهبود مستمر را بدون بازدید در محل امکان پذیر می کند.

مقایسه سطح سیستم: انباشته در خط در مقابل آفلاین

جنبه ZXD-440 In-Line Stacking انباشتن آفلاین (متعارف)
جریان مواد پیوسته (برشی → پشته → خروجی) دسته ای (برشی → ذخیره → حمل و نقل → پشته)
نیاز نیروی کار در هر شیفت 1 تا 2 اپراتور (فقط نظارت) 4-6 اپراتور (انباشته کردن دستی)
تغییرپذیری از دست دادن هسته (COV) ≤ 3.5٪ 8 - 12٪
ردپای فضای کف فشرده (حذف منطقه صحنه) بزرگتر (نیاز به مناطق بافر و ذخیره سازی جیگ دارد)
زمان تغییر (نوع هسته جدید) 2 تا 5 دقیقه (دستور پخت نرم افزار) 20 تا 45 دقیقه (آموزش مکانیکی)

سوالات متداول

Q1: مزیت عملیاتی اولیه سیستم انباشته درون خطی zxd-440 نسبت به روش های آفلاین چیست؟

مزیت اصلی این است برش و انباشته شدن همزمان که مراحل مرسوم بالا کشیدن را پس از برش و چیدن دستی حذف می کند. این امر زمان چرخه را تا بیش از 40% کاهش می‌دهد، آسیب لبه ناشی از جابجایی را به حداقل می‌رساند و تضمین می‌کند که هر لایه لایه در جهت دقیقی که از برش خارج می‌شود روی هم قرار می‌گیرد - که منجر به کنترل شکاف بیشتر و تلفات هسته کمتر می‌شود.

Q2: واحد کنترل دقیق شکاف zxd-440 چه تفاوتی با تنظیم شکاف آفلاین دارد؟

zxd-440 از حسگرهای مثلث‌سازی لیزری برای اندازه‌گیری شکاف‌ها در پنج نقطه در هر چرخه استفاده می‌کند و بلافاصله اصلاحات سروو حلقه بسته را اعمال می‌کند. تنظیم آفلاین تنها پس از مونتاژ کامل به گیج‌های حسگر دستی و اصلاحات تکیه می‌کند، که نمی‌تواند به صورت پویا تغییرات را در طول انباشته شدن جبران کند. واحد درون خطی تحمل 0.02 ± میلی متر را با قابلیت ردیابی کامل به دست می آورد.

Q3: آیا zxd-440 می‌تواند اندازه‌ها و مواد مختلف هسته را بدون تغییرات طولانی تحمل کند؟

بله. از طریق نرم افزار مدیریت دستور غذا، خط تولید انباشته هسته ترانسفورماتور خطی zxd-440 حداکثر 1000 طرح اصلی را ذخیره می کند. تغییر بین عرض (40-400 میلی متر) و ضخامت (0.18-0.35 میلی متر) 2 تا 5 دقیقه طول می کشد، در مقایسه با 20 تا 45 دقیقه برای سیستم های آفلاین که نیاز به تغییر جیگ فیزیکی و آموزش مجدد اپراتور دارند.

Q4: Jiangsu Jingtianxia Electric Technology Co., Ltd. چه نقشی در پشتیبانی از این فناوری انباشتگی درون خطی ایفا می کند؟

Jiangsu Jingtianxia Electric Technology Co., Ltd. یکپارچه سازی سرتاسری را از خط انباشته شدن خط و ماشین آلات برش عرضی به انبارداری و تدارکات هوشمند. این شرکت با بیش از 46 متخصص فنی، داشبورد نرم‌افزاری سفارشی‌سازی شده، چارچوب‌های تعمیر و نگهداری پیش‌بینی‌کننده، و پشتیبانی میدانی جهانی را ارائه می‌دهد و تضمین می‌کند که هر نصب zxd-440 با اکوسیستم تولید موجود مشتری هماهنگ است.
