هدف از هسته ترانسفورماتور چیست؟

در قلب هر سیستم قدرت الکتریکی یک جزء به ظاهر ساده و در عین حال بسیار حیاتی نهفته است: مدار مغناطیسی که شار الکترومغناطیسی را کانال و محدود می کند. وقتی مهندسان و متخصصان تدارکات می پرسند "هدف از هسته ترانسفورماتور چیست؟" ، پاسخ بسیار فراتر از فیزیک پایه است. را هسته های ترانسفورماتور به عنوان سیستم عصبی مرکزی تبدیل ولتاژ عمل می کند و انتقال انرژی کارآمد را از سیم پیچ های اولیه به ثانویه امکان پذیر می کند و در عین حال تلفات انگلی را به حداقل می رساند. بدون یک مسیر مغناطیسی به خوبی طراحی شده، شبکه‌های جریان متناوب مدرن از ناکارآمدی بسیار زیاد، گرمایش بیش از حد و تنظیم ولتاژ ناپایدار رنج می‌برند. این مقاله یک بررسی جامع و کاربردی را ارائه می دهد هسته های ترانسفورماتور طبقه بندی مواد، انواع ساختاری، و نقش مهمی که در زیرساخت های برق معاصر ایفا می کنند - از پست های در مقیاس شهری تا طبقات هوشمند کارخانه.

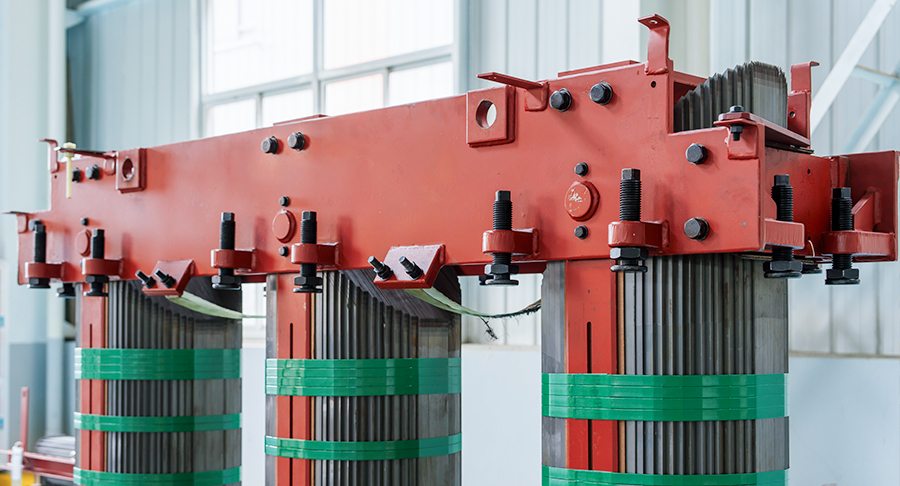

1. هسته های ترانسفورماتور نوع هسته: اسب کاری معمولی

پیکربندی نوع هسته نشان‌دهنده پرکاربردترین معماری در کاربردهای با قدرت متوسط و بزرگ است. در این طرح، مدار مغناطیسی شامل دو اندام عمودی (پاها) است که توسط یوغ های بالا و پایین به هم متصل شده اند و سیم پیچ های اولیه و ثانویه به دور هر اندام پیچیده شده است. هدف اساسی از این هسته های ترانسفورماتور ایجاد یک مسیر کم رلوکتانس برای شار مغناطیسی است که اطمینان حاصل می کند که اکثریت قریب به اتفاق نیروی مغناطیسی ایجاد شده توسط سیم پیچ اولیه با سیم پیچ ثانویه مرتبط است. هسته های ترانسفورماتور از نوع هسته معمولاً از لایه‌های فولادی سیلیکونی دانه‌گرا (CRGO) ساخته می‌شوند که نفوذپذیری مغناطیسی فوق‌العاده‌ای را در امتداد جهت نورد نشان می‌دهند و مستقیماً جریان تحریک و تلفات بدون بار را کاهش می‌دهند.

از نقطه نظر فنی، طرح‌های هسته‌ای مزایای مشخصی را از نظر دسترسی به سیم پیچ و راندمان خنک‌کننده ارائه می‌دهند. از آنجایی که سیم‌پیچ‌ها بر روی دو قسمت مجزا توزیع می‌شوند، اتلاف گرما یکنواخت‌تر است و امکان چگالی توان بالاتر را بدون تجاوز از محدودیت‌های حرارتی فراهم می‌کند. کاربردهای معمولی عبارتند از ترانسفورماتورهای افزایش دهنده در مزارع انرژی های تجدیدپذیر، ترانسفورماتورهای توزیع صنعتی با توان 500 کیلوولت آمپر تا 50 مگاولت آمپر و ترانسفورماتورهای کششی برای سیستم های راه آهن. در مقایسه با جایگزین های نوع پوسته، نوع هسته هسته های ترانسفورماتور به دلیل توزیع متقارن شار، که فشار مکانیکی روی سیم‌پیچ‌ها را در شرایط خطا به حداقل می‌رساند، قابلیت مقاومت در برابر اتصال کوتاه را نشان می‌دهد.

طیف گسترده ما از هسته های ترانسفورماتور هر دو نوع هندسه هسته استاندارد و سفارشی را پوشش می دهد، با ضخامت لایه لایه از 0.23 میلی متر تا 0.35 میلی متر برای متعادل کردن عملکرد از دست دادن و قابلیت ساخت. Jiangsu Jingtianxia Electric Technology Co., Ltd. خط تولید نوع اصلی خود را برای دستیابی به فاکتورهای انباشتگی بیش از 97٪ اصلاح کرده است و اطمینان حاصل می کند که مقطع مغناطیسی موثر با مقادیر طراحی نظری مطابقت دارد. با بیش از 46 استعداد فنی حرفه ای در کارکنان، این شرکت از تکنیک های پیشرفته نویسی لیزری برای کاهش تلفات اصلاح دامنه استفاده می کند و هسته هایی را ارائه می دهد که به طور مداوم استانداردهای IEC و IEEE را برآورده می کنند یا از آنها فراتر می روند.

مشخصات کلیدی برای طرح های نوع اصلی

• محدوده توان معمولی: 500 kVA - 50 MVA
• چگالی شار: 1.5 - 1.7 T (مواد CRGO)
• کاهش تلفات بدون بار: 15 تا 20 درصد کمتر از هسته های نورد گرم معمولی
• روش خنک کننده: گردش روغن طبیعی/هوا یا روغن اجباری
• ارجح برای: شبکه های توزیع، مزارع بادی فراساحلی، صنایع سنگین

2. هسته های ترانسفورماتور نوع پوسته: به حداکثر رساندن مهار شار

برخلاف طرح‌بندی هسته‌ای، نوع پوسته هسته های ترانسفورماتور سیم پیچ ها را با مواد مغناطیسی از همه طرف احاطه کنید و به طور موثر سیم پیچ ها را در مدار آهنی "محصور" کنید. این پیکربندی دارای یک اندام مرکزی است که شار اصلی را حمل می‌کند، با دو مسیر برگشت (اندام‌های بیرونی) که عدم تمایل فوق‌العاده کم را فراهم می‌کند. هدف اصلی یکسان است - هدایت و متمرکز کردن شار مغناطیسی - اما هندسه نوع پوسته به میزان قابل توجهی راکتانس نشتی کمتر و تنظیم ولتاژ بهتر تحت بارگذاری سنگین را به دست می آورد. اینها هسته های ترانسفورماتور به ویژه در کاربردهای با جریان بالا و ولتاژ پایین مانند ترانسفورماتورهای کوره، ترانسفورماتورهای یکسو کننده برای نیروگاه های الکترولیز و سیستم های UPS در مقیاس بزرگ ارزشمند هستند.

یکپارچگی ساختاری طرح‌های پوسته‌ای، استحکام مکانیکی بیشتری را امکان‌پذیر می‌کند، و آنها را برای تاسیساتی که نیروهای اتصال کوتاه در آنها شدید است، مناسب می‌سازد. علاوه بر این، از آنجایی که شار به طور متقارن بین دو اندام بیرونی تقسیم می شود، عدم تعادل مغناطیسی خالص به حداقل می رسد و نویز شنیداری و تلفات سرگردان در سازه های فلزی مجاور را کاهش می دهد. با این حال، این عملکرد به قیمت افزایش مصرف مواد و انباشته شدن لمینیت پیچیده تر است که هزینه کلی تولید را افزایش می دهد. برای کاربردهای حیاتی که قابلیت اطمینان و پایداری ولتاژ در اولویت هستند، از نوع پوسته هسته های ترانسفورماتور با وجود سرمایه گذاری اولیه بالاتر، انتخاب ارجح باقی بماند.

Jiangsu Jingtianxia Electric Technology Co., Ltd. این چالش های تولید را از طریق تجهیزات انباشته خودکار اختصاصی و سیستم های برش دقیق خود برطرف می کند. تولید هسته از نوع پوسته این شرکت از اتصالات پله‌لپ و گوشه‌های پیچ‌دار برای کاهش عدم تمایل مفصل استفاده می‌کند و تلفات هسته‌ای را به دست می‌آورد که 8 تا 12 درصد کمتر از سازه‌های لب به لب معمولی است. Jiangsu Jingtianxia با ادغام سیستم‌های انبارداری هوشمند کارگاهی با نظارت بر کیفیت در زمان واقعی، تضمین می‌کند که هر هسته پوسته‌ای با نفوذپذیری و تحمل مکانیکی ثابت کارخانه را ترک می‌کند و از مشتریان جهانی در صنایع مختلف از ذوب آلومینیوم گرفته تا قدرت پشتیبان مرکز داده پشتیبانی می‌کند.

ویژگی های متمایز هسته های نوع پوسته

1. قدرت اتصال کوتاه برتر به دلیل پشتیبانی کامل از سیم پیچ
2. راکتانس نشتی کمتر (معمولاً 5-8٪ در مقایسه با 10-15٪ برای نوع هسته)
3. کاهش میدان های مغناطیسی سرگردان، ایجاد فاصله نزدیک تر بین فازها
4. هزینه مواد بالاتر اما عمر طولانی تر در محیط های عملیاتی سخت
5. معمولاً برای فرآیندهای الکتروشیمیایی و درایوهای کششی سنگین مشخص می شود

3. هسته های ترانسفورماتور فلزی آمورف: مرز بازدهی نسل بعدی

آلیاژهای فلزی آمورف، که اغلب به عنوان شیشه های فلزی شناخته می شوند، نشان دهنده یک تغییر پارادایم در مهندسی مواد مغناطیسی هستند. بر خلاف فولادهای سیلیکونی کریستالی معمولی، اینها هسته های ترانسفورماتور با انجماد سریع (کوئنچ) از حالت مذاب تولید می شوند که منجر به یک ساختار اتمی غیر کریستالی می شود که اجبار بسیار کم و تقریباً انقباض مغناطیسی صفر را نشان می دهد. هدف اصلی استفاده از فلز آمورف برای هسته های ترانسفورماتور کاهش شدید تلفات بدون بار - معمولاً 60 تا 70٪ در مقایسه با فولادهای درجه یک CRGO - در حالی که سطوح چگالی شار قابل مقایسه (حدود 1.35-1.45 T) را حفظ می کند. این باعث می‌شود که هسته‌های آمورف برای ترانسفورماتورهای توزیعی که تحت شرایط بار سبک برای مدت طولانی کار می‌کنند، مانند شبکه‌های مسکونی و پروژه‌های برق‌رسانی روستایی، جذاب باشند.

از منظر تولید، فلز بی شکل چالش های منحصر به فردی را ارائه می دهد: این ماده بسیار نازک است (تقریبا 0.025 میلی متر) و بسیار شکننده است و برای جلوگیری از شکستگی های ریز که عملکرد مغناطیسی را کاهش می دهد، نیاز به تجهیزات تخصصی برش و انباشته شدن دارد. علاوه بر این، چگالی شار اشباع کمتر از CRGO است، که نیاز به مقاطع هسته بزرگتر برای همان توان قدرت دارد. با وجود این اشکالات، صرفه جویی در هزینه چرخه عمر ناشی از کاهش تلفات انرژی اغلب از حق بیمه اولیه بیشتر است، به ویژه در مناطقی که تعرفه های برق بالا یا الزامات سختگیرانه کاهش کربن دارند. پیشرفته هسته های ترانسفورماتور ساخته شده از آلیاژهای آمورف به طور فزاینده ای برای پروژه های ساختمان سبز، هاب های شارژ وسایل نقلیه الکتریکی و ریزشبکه های هوشمند که در آن هر وات-ساعت مهم است، مشخص می شود.

Jiangsu Jingtianxia Electric Technology Co., Ltd. خطوط پردازش اختصاصی برای هسته های فلزی آمورف ایجاد کرده است که دارای پروتکل های برش و بازپخت کم استرس است که خواص مغناطیسی منحصر به فرد ماده را حفظ می کند. تیم فنی این شرکت، متشکل از بیش از 46 متخصص تحقیق و توسعه، با دانشمندان مواد برای بهینه‌سازی هندسه هسته برای حداقل تلفات مفصلی همکاری می‌کند و بازدهی بار کامل بالای 99.2 درصد در واحدهای نمونه اولیه را به دست می‌آورد. Jiangsu Jingtianxia با ترکیب فناوری هسته آمورف با ماشین‌های برش عرضی هوشمند و لجستیک خودکار، راه‌حلی را ارائه می‌دهد که طراحی با راندمان بالا را با تولید در مقیاس صنعتی پیوند می‌دهد و به مشتریانی که هم مسئولیت زیست‌محیطی و هم برتری عملیاتی را می‌طلبند، خدمات ارائه می‌دهد.

مزایای کاربرد هسته های آمورف

• کاهش تلفات بدون بار: تا 70% در مقایسه با CRGO معمولی
• ایده آل برای پروفایل های بارگیری چرخه ای (به عنوان مثال، آماده به کار در طول شب، عملکرد متناوب)
• دمای عملیاتی پایین به دلیل کاهش تولید گرما
• عمر طولانی ترانسفورماتور (کاهش پیری حرارتی عایق)
• ترجیحاً توسط شرکت‌هایی که اهداف کربن صفر خالص را دنبال می‌کنند

ماتریس عملکرد مقایسه ای

4. هسته های مفاصل پله ای و میتر: مهندسی دقیق برای به حداقل رساندن تلفات

فراتر از طبقه بندی ماکروسکوپی اشکال و مواد هسته، هندسه مفصل داخلی نقش تعیین کننده ای در تعیین عملکرد کلی هسته ایفا می کند. اتصالات پله ای، که به عنوان اتصالات پلکانی یا درهم شناخته می شوند، لایه های لایه بندی متوالی را با همپوشانی های افست ترتیب می دهند و به طور موثر عدم تمایل شکاف هوا را در چندین رابط توزیع می کنند. این تکنیک اشباع شار موضعی را که در مفاصل لب به لب معمولی اتفاق می‌افتد، کاهش می‌دهد و تلفات بدون بار و جریان مغناطیسی را کاهش می‌دهد. از سوی دیگر، اتصالات میتر از برش‌های زاویه‌دار دقیق (معمولاً 45 درجه) در تقاطع‌های گوشه‌ای یوغ و اندام‌ها استفاده می‌کنند و جهت غلتش فولاد محور دانه را با مسیر شار همسو می‌کنند تا عدم تمایل در هر خم به حداقل برسد. پیشرفته هسته های ترانسفورماتور برای دستیابی به کاهش تلفات 10 تا 15 درصدی نسبت به مجموعه های ساده لب به لب، هر دو ویژگی استپ لپ و میتر را ادغام کنید.

دقت ساخت مورد نیاز برای این نوع اتصالات نیازمند ماشین‌های برش عرضی پیشرفته با موقعیت‌یابی تیغه‌های کنترل‌شده با CNC و اندازه‌گیری ضخامت در زمان واقعی است. Jiangsu Jingtianxia Electric Technology Co. Ltd. سرمایه‌گذاری زیادی در تجهیزات انباشته هسته خودکار انجام داده است که هم ترازی سطح میکرون را در صدها لایه لایه‌گذاری حفظ می‌کند و از توزیع ثابت فاصله هوا و عملکرد الکترومغناطیسی قابل تکرار اطمینان می‌دهد. هسته‌های پله‌لپ این شرکت به‌طور گسترده در ترانسفورماتورهای توزیع با راندمان بالا که برای شرکت‌های برق اروپا و آمریکای شمالی عرضه می‌شوند، مستقر می‌شوند، جایی که مقررات سخت‌گیرانه طراحی زیست‌محیطی حداکثر محدودیت‌های تلفات را الزامی می‌کند. Jiangsu Jingtianxia با ترکیب برش گوشه‌ای با انباشته خودکار، به ضریب انباشتگی 97.5 درصد برای هسته‌های CRGO دست می‌یابد که به صرفه‌جویی در مصرف انرژی در طول عمر 30 ساله ترانسفورماتور تبدیل می‌شود.

علاوه بر این، سیستم انبارداری هوشمند کارگاهی این شرکت، هر دسته لمینیت را در کل زنجیره تولید ردیابی می کند - از برش و برش گرفته تا بازپخت و بازرسی نهایی - تا از قابلیت ردیابی کامل و انطباق با برنامه های کیفیت خاص مشتری اطمینان حاصل کند. این یکپارچگی عمودی، که توسط خطوط تولید لجستیک خودکار پشتیبانی می‌شود، به جیانگ سو جینگتیان‌شیا اجازه می‌دهد نمونه‌سازی سریع و زمان‌های کوتاه را برای هندسه‌های هسته سفارشی ارائه دهد، که یک مزیت حیاتی برای پروژه‌هایی با برنامه‌های ساخت و ساز فشرده است.

سوالات متداول

Q1: تفاوت اصلی بین هسته های ترانسفورماتور نوع هسته و پوسته چیست؟

تمایز اصلی در آرایش سیم پیچ به هسته نهفته است. در نوع هسته هسته های ترانسفورماتور ، سیم پیچ ها اندام های مغناطیسی را احاطه می کنند، در حالی که در طرح های پوسته ای، مدار مغناطیسی سیم پیچ ها را از چند طرف احاطه می کند. نوع هسته خنک کننده بهتر و هزینه کمتر را ارائه می دهد، در حالی که نوع پوسته راکتانس نشتی کمتر و قدرت اتصال کوتاه برتر را برای کاربردهای با جریان بالا ارائه می دهد.

Q2: چگونه هسته های ترانسفورماتور فلزی آمورف تلفات انرژی را در مقایسه با هسته های CRGO معمولی کاهش می دهند؟

آلیاژهای آمورف فاقد ساختار دانه کریستالی هستند که عملاً ناهمسانگردی مغناطیسی را از بین می برد و تلفات پسماند را تا 60 تا 70 درصد کاهش می دهد. علاوه بر این، مقاومت الکتریکی بالاتر آنها (تقریباً سه برابر CRGO) تلفات جریان گردابی را به حداقل می رساند و آنها را به کارآمدترین گزینه برای ترانسفورماتورهای توزیع با ضریب بار کم تبدیل می کند.

Q3: Jiangsu Jingtianxia Electric Technology Co., Ltd. چه نقشی در زنجیره تامین هسته ترانسفورماتور ایفا می کند؟

Jiangsu Jingtianxia یک سازنده عمودی یکپارچه است که طراحی، تولید و ارائه دقیق هسته های ترانسفورماتور در تمام دسته های اصلی این شرکت بیش از 46 متخصص فنی را با سیستم‌های انباشته، برش و انباری خودکار ترکیب می‌کند تا راه‌حل‌های یک مرحله‌ای - از هسته‌های پله‌لپ CRGO تا مجموعه‌های فلزی بی‌شکل - با پشتیبانی از کنترل کیفیت دقیق و پشتیبانی لجستیک جهانی ارائه دهد.

Q4: چرا طراحی اتصال (استپ لپ یا میتر) برای عملکرد هسته ترانسفورماتور حیاتی است؟

هندسه مفصل به طور مستقیم بر عدم تمایل مغناطیسی در رابط های یوغ- اندام تأثیر می گذارد. مفاصل استپ لپ و میتر اشباع موضعی و حاشیه‌های شار را کاهش می‌دهند که تلفات بدون بار و جریان مغناطیسی را 10 تا 15 درصد کاهش می‌دهد. برای ترانسفورماتورهای با راندمان بالا، این طرح های مفصل دقیق برای رعایت مقررات سختگیرانه انرژی و دستیابی به صرفه جویی در هزینه طولانی مدت ضروری است.
