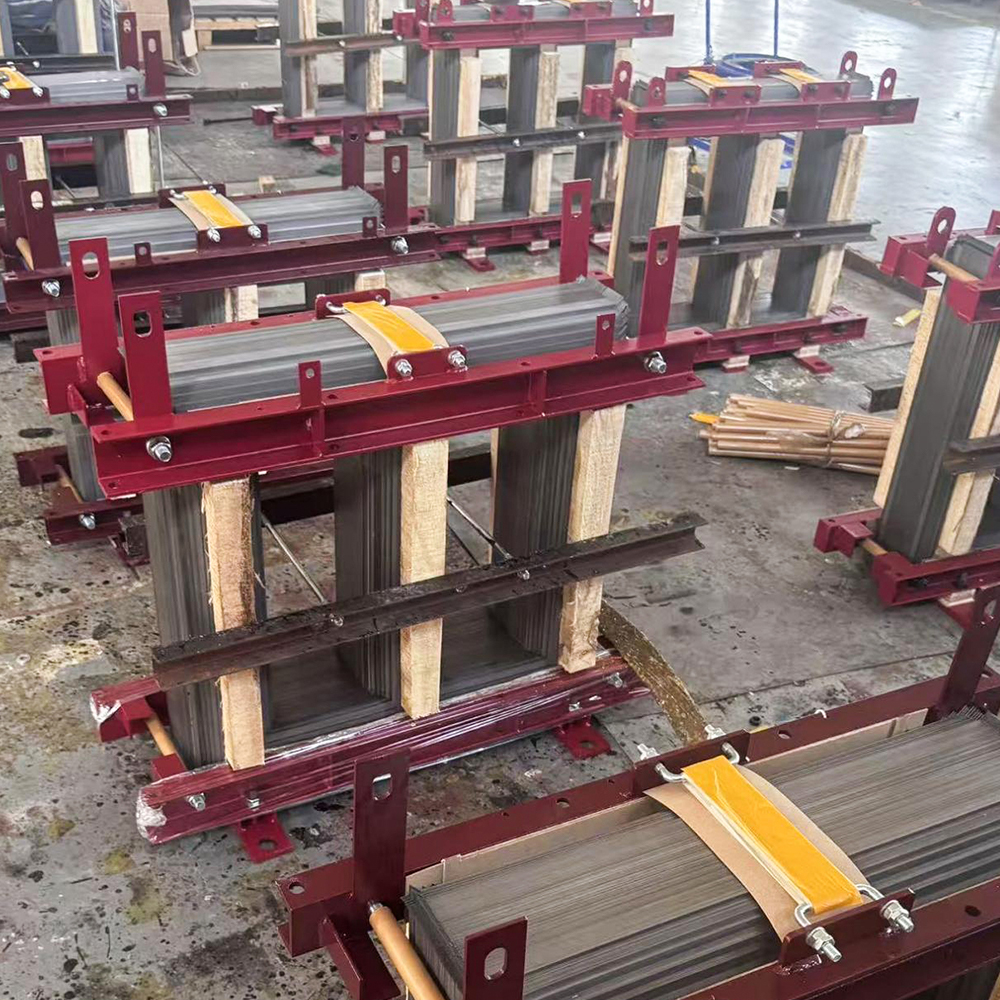

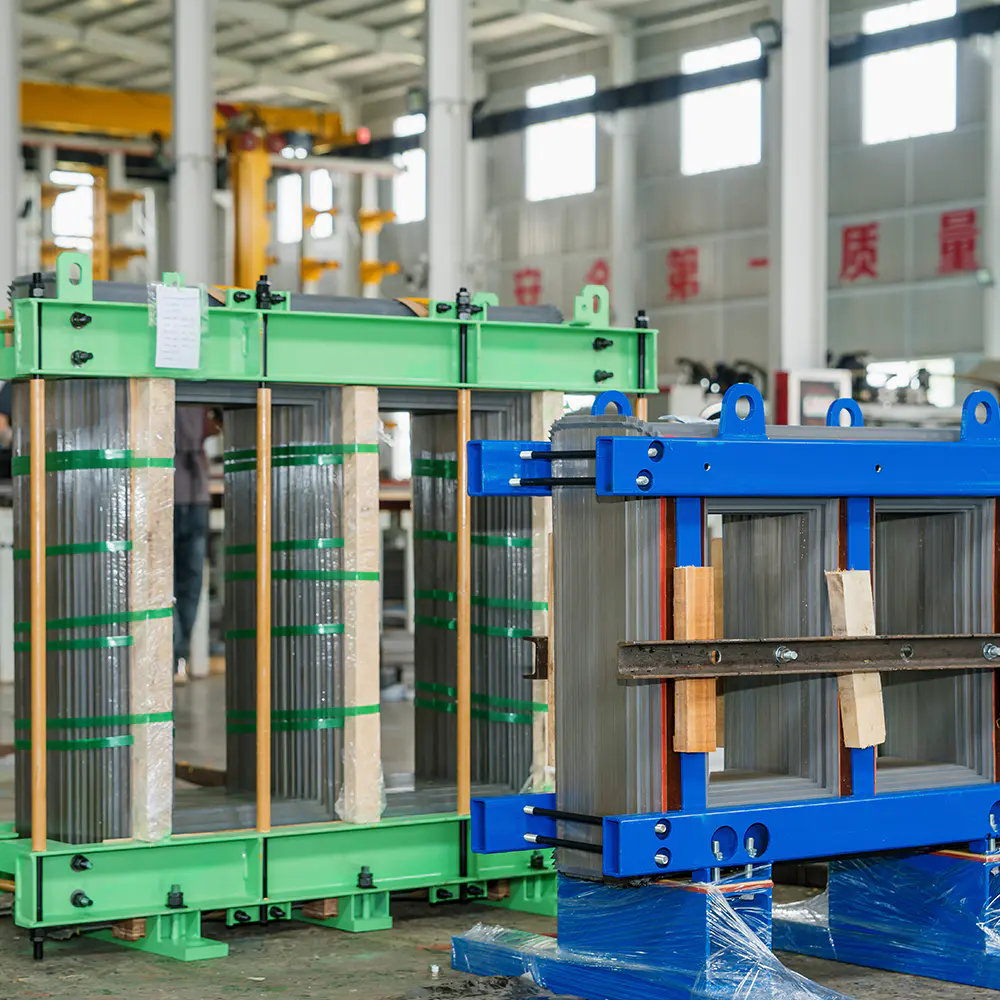

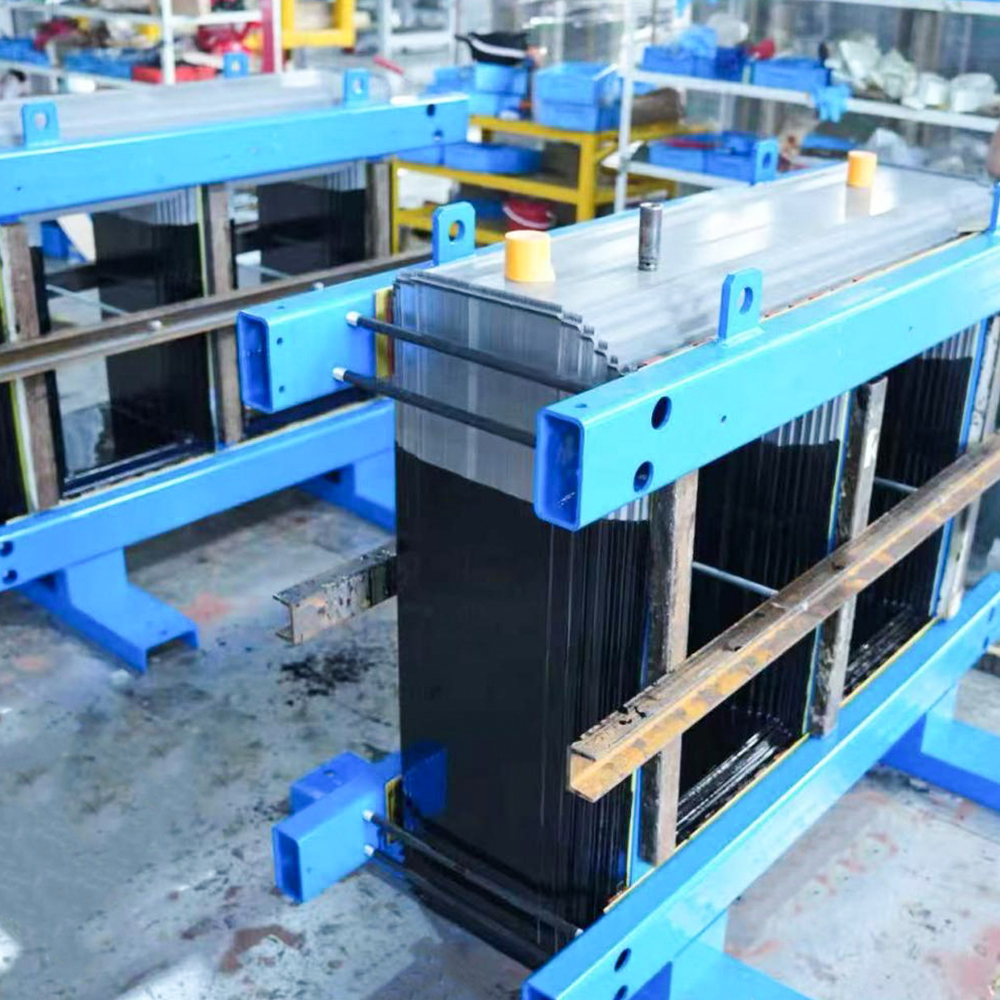

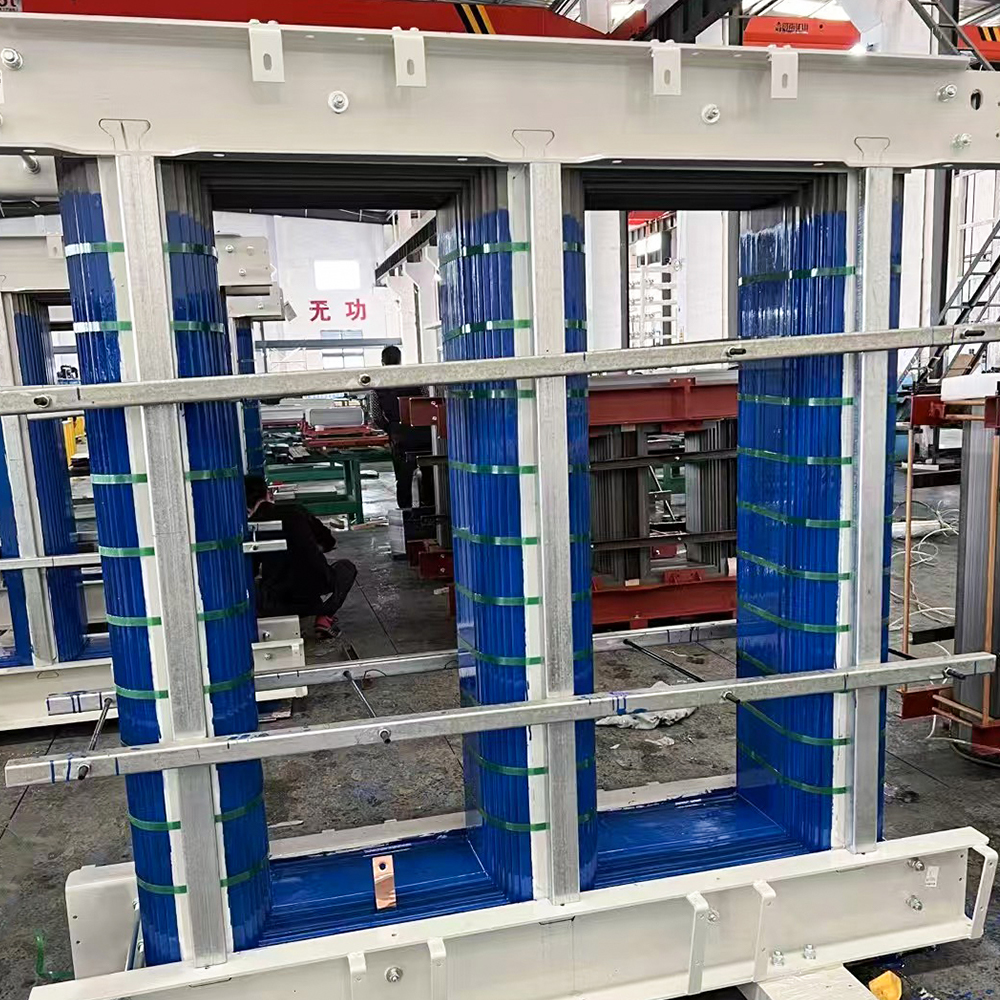

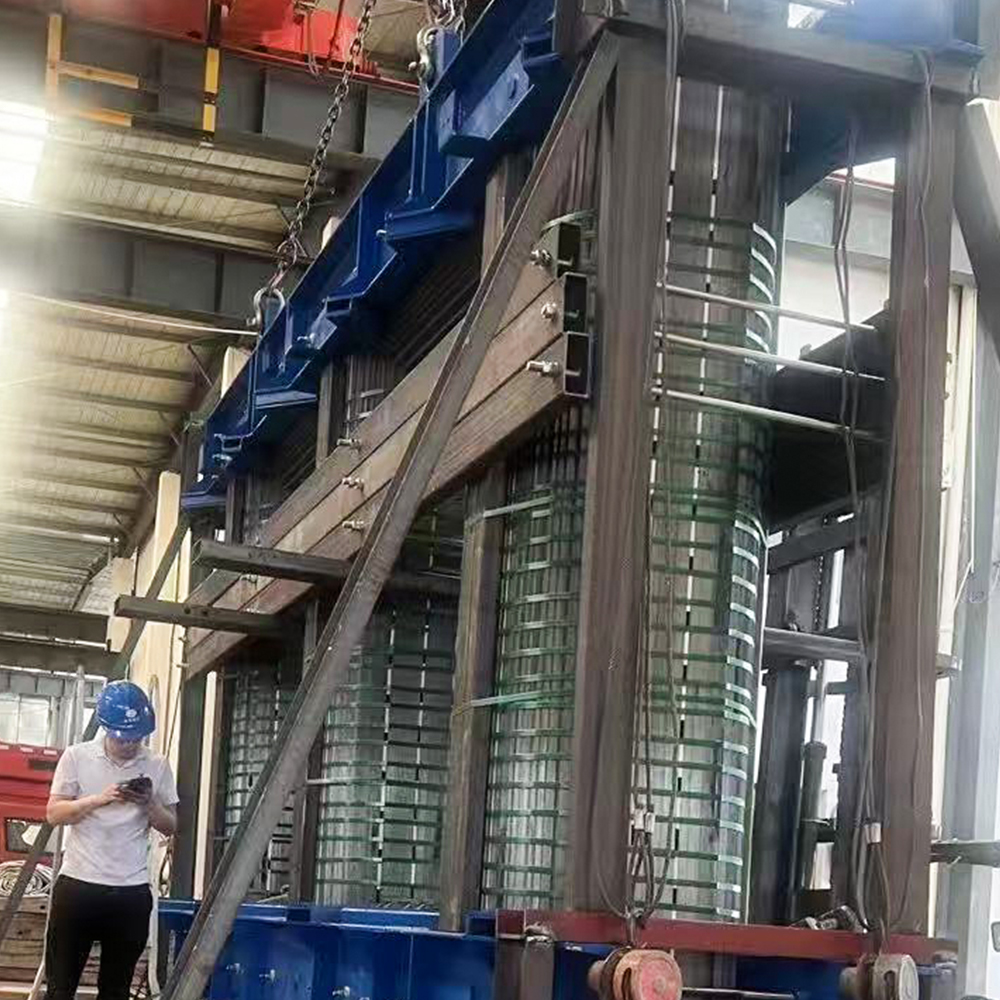

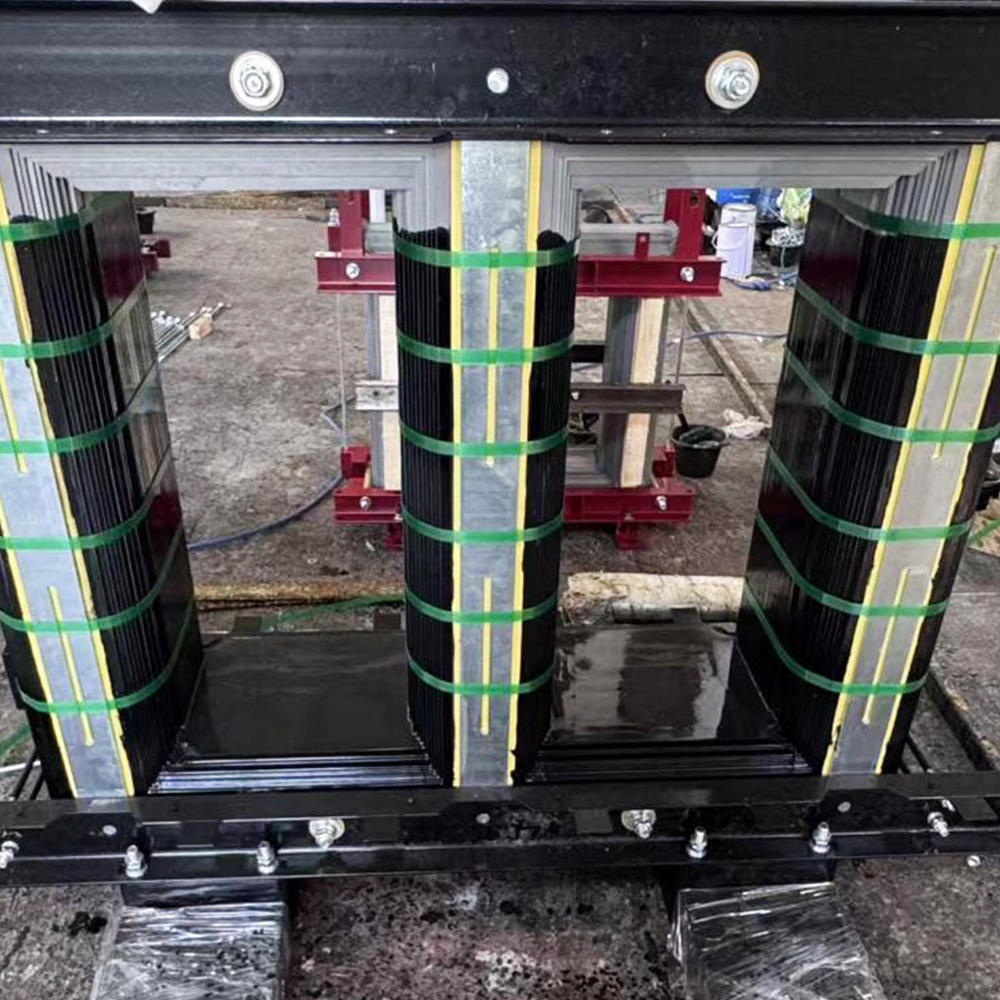

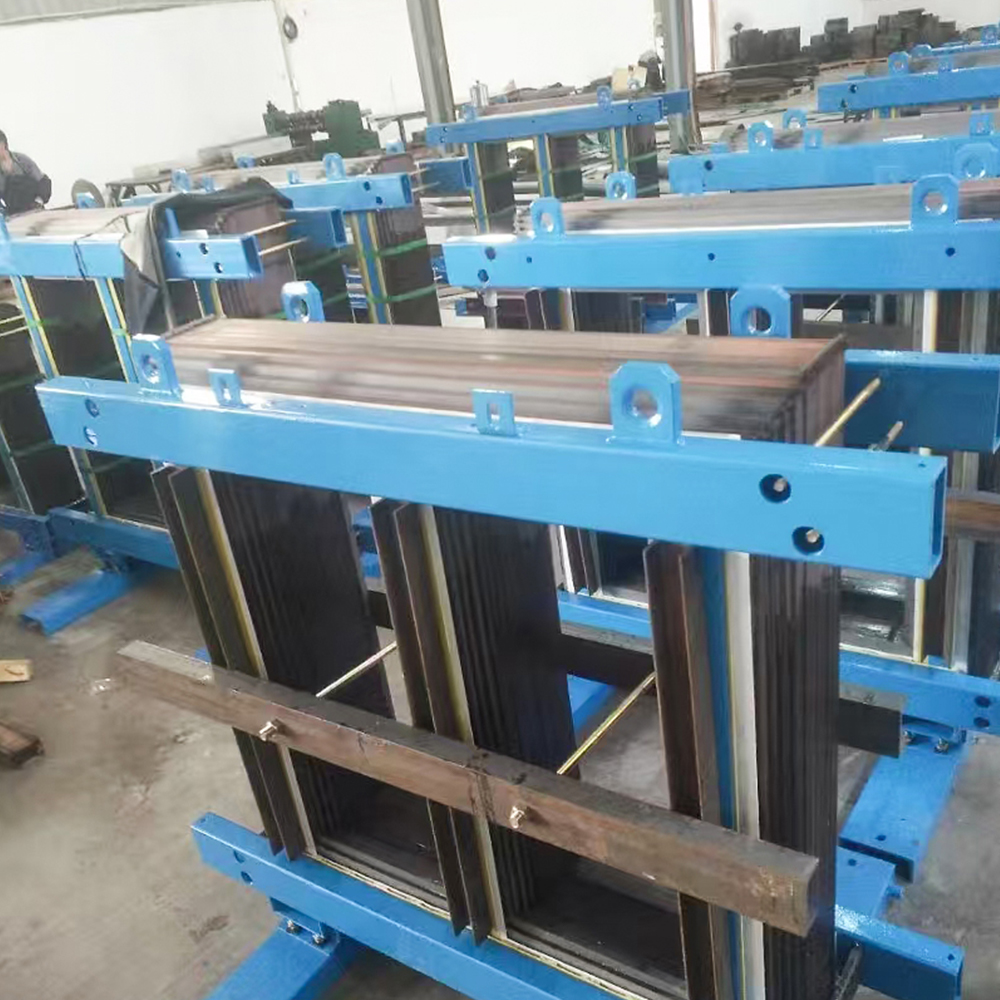

هسته ترانسفورماتور ضد انفجار معدن

حالت های رایج شکست هسته های ترانسفورماتور ضد انفجار در معادن چیست؟

در محیط خطرناک استخراج زغال سنگ زیرزمینی، تجهیزات الکتریکی باید تنش های شدیدی را تحمل کنند که بسیار فراتر از کاربردهای صنعتی استاندارد است. در این میان، هسته ترانسفورماتور ضد انفجار استخراج معدن به عنوان قلب الکترومغناطیسی و مکانیکی حیاتی ترانسفورماتور ضد شعله است. با این حال، علی‌رغم مهندسی دقیق، این هسته‌ها مستعد حالت‌های شکست خاص هستند که ریشه در استرس‌های حرارتی، مکانیکی و شیمیایی منحصر به فرد در معادن زیرزمینی دارند. درک این حالت‌های خرابی صرفاً یک تمرین آکادمیک نیست، بلکه برای اطمینان از تداوم عملیات، رعایت ایمنی و نگهداری مقرون‌به‌صرفه ضروری است. این مقاله به طور سیستماتیک مکانیسم های شکست غالب را بررسی می کند هسته ترانسفورماتور ضد انفجار استخراج معدنs ، توسط علم مواد، طراحی سازه، و عمل استخراج معدن در دنیای واقعی پشتیبانی می شود.

1. تخریب هسته ناشی از حرارت (گرمای بیش از حد و خرابی عایق)

فراگیرترین حالت شکست برای a هسته ترانسفورماتور ضد انفجار استخراج معدن از تولید گرمای بیش از حد در محفظه ضد انفجار محدود و با تهویه ضعیف سرچشمه می گیرد. در ترانسفورماتورهای استاندارد، گردش هوای طبیعی یا اجباری تلفات هسته را از بین می برد. در استخراج، محفظه مهر و موم شده گرما را به دام می اندازد و باعث می شود دمای عملیاتی هسته به طور پیوسته افزایش یابد. با گذشت زمان، این تنش حرارتی پیری پوشش‌های عایق بین لایه‌ای - معمولاً اپوکسی یا لاکی - را تسریع می‌کند که منجر به افزایش تلفات جریان گردابی و نقاط داغ موضعی می‌شود. هنگامی که دمای هسته از حد کلاس فراتر می رود (اغلب کلاس F یا H برای درجات معدنکاری)، عایق شکنندگی می کند و ترک می خورد و امکان اتصال کوتاه بین لایه ای را فراهم می کند. این فرار حرارتی نه تنها راندمان را کاهش می دهد، بلکه افزایش دمای کلی ترانسفورماتور را نیز افزایش می دهد، که مستقیماً یکپارچگی عایق سیم پیچ و بوش های مجاور را تهدید می کند. با توجه به داده های میدانی از عملیات دیوارهای بلند زیرزمینی، تقریباً 38 درصد نارس هستند هسته ترانسفورماتور ضد انفجار استخراج معدنs تعویض ها به گرمای بیش از حد مداوم نسبت داده می شود، به ویژه در ماه های تابستان یا زمانی که سیستم های تهویه به طور موقت از کار افتاده اند. علاوه بر این، انبساط و انقباض حرارتی چرخه‌ای باعث ایجاد تنش مکانیکی در ساختار گیره هسته می‌شود، در نهایت میله‌های اتصال را شل می‌کند و نویز قابل شنیدن را افزایش می‌دهد - یک شاخص ثانویه از زوال هسته. برای کاهش این، هسته ترانسفورماتور ضد انفجار استخراج معدن اکنون طرح‌ها شامل هندسه‌های مدار مغناطیسی بهینه‌شده هستند که چگالی شار را در گوشه‌ها کاهش می‌دهند و در نتیجه گرمایش موضعی را کاهش می‌دهند. با این حال، حتی با طراحی پیشرفته، نظارت حرارتی معمول و بازرسی مادون قرمز در معادن پرخطر غیرقابل مذاکره باقی می‌ماند.

شاخص های معمول خرابی حرارتی:

• تغییر رنگ یا حباب زدن لاک سطح روی یوغ هسته.
• افزایش جریان بدون بار و بالاتر از دمای سیم پیچ معمولی.
• تخریب سریع عایق زمین هسته.

2. لرزش مکانیکی و خستگی

تجهیزات استخراج زیرزمینی تحت ارتعاشات مکانیکی بی‌وقفه کار می‌کنند - از استخراج‌کنندگان مداوم، قیچی‌ها، و تسمه‌های نقاله، همراه با حرکت مکرر زمین و فعالیت‌های انفجار. این هسته ترانسفورماتور ضد انفجار استخراج معدن باید این نیروهای دینامیکی را بدون جابجایی ورقه‌ها یا شکستن براکت‌های گیره تحمل کنند. یک حالت خرابی رایج، شل شدن تدریجی سیستم گیره هسته (پیچ و مهره، صفحات و انگشتان فشار) است که به تک تک صفحات لمینیت اجازه می دهد تا به طور مستقل ارتعاش کنند. این حرکت فرسایشی، پوشش عایق را در لبه‌های تماس از بین می‌برد و زباله‌های رسانایی ایجاد می‌کند که می‌توانند بین لایه‌های لایه‌ای پل بزنند، در نتیجه جریان‌های در گردش و گرمای بیش از حد موضعی ایجاد می‌کنند. در موارد شدید، ارتعاش طولانی‌مدت باعث ترک‌خوردگی ناشی از خستگی در پایه‌های اصلی یا لایه‌های یوک می‌شود، به‌ویژه در مفاصل پله‌ای که استرس مکانیکی متمرکز می‌شود. چنین ترک هایی باعث افزایش بی میلی هسته، افزایش جریان مهیج و کاهش ضریب توان می شود. علاوه بر این، صفحات گیره شل ممکن است در برابر دیواره داخلی مخزن یا سرنخ های بوش ساییده شوند که منجر به خطای زمین یا تخلیه جزئی شود. Jiangsu Jingtianxia Electric Technology Co., Ltd. به این موضوع پرداخته است تثبیت گیره با استحکام بالا و اشباع رزین ویژه ، که کل پشته هسته را بی حرکت می کند و فرکانس های تشدید را کاهش می دهد. طراحی اختصاصی آنها تضمین می کند که حتی در تست های استقامت ارتعاش 10 گرم (بر اساس IEC 60068)، هسته ترانسفورماتور ضد انفجار استخراج معدن ثبات ابعادی و عملکرد الکتریکی خود را حفظ می کند. با این حال، خدمه تعمیر و نگهداری باید به طور منظم گشتاور روی سخت افزار گیره را بررسی کنند و برای مشاهده علائم اولیه تخریب مکانیکی قبل از وقوع خرابی فاجعه بار، پایش تخلیه جزئی را انجام دهند.

نقاط ضعف مکانیکی رایج:

1. نواحی مفصل پله ای - مستعدترین شکستگی های ریز تحت بار چرخه ای هستند.
2. نقاط لنگر پیچ و مهره - مستعد کنده شدن نخ یا خوردگی تنشی.
3. نوار ارتینگ هسته - ممکن است به دلیل انبساط دیفرانسیل و ارتعاش شکسته شود.

3. خوردگی و نفوذ رطوبت در جو معدن تهاجمی

هوای معدن مملو از بخار آب، گرد و غبار زغال سنگ و گازهای تهاجمی مانند متان، سولفید هیدروژن و دی اکسید گوگرد است. حتی با محفظه های ضد انفجار، رطوبت می تواند در طول کار طولانی از طریق غدد کابل، دریچه های تنفس یا جوش های ناقص پخش شود. وقتی رطوبت به داخل نفوذ می کند هسته ترانسفورماتور ضد انفجار استخراج معدن ورقه های فولادی سیلیکونی شروع به زنگ زدگی می کنند، به ویژه در لبه های بریده شده و نواحی سوراخ. زنگ نه تنها از دست دادن هیسترزیس را افزایش می دهد، بلکه به عنوان یک پل نیمه رسانا عمل می کند و شورت بین لایه ای و گردش جریان گردابی را تقویت می کند. علاوه بر این، چکیدن آب اسیدی معدن بر روی سطح هسته می تواند به پوشش عایق حمله کند، حفره شدن و خوردگی بین دانه ای را تسریع کند. در برخی از معادن زغال سنگ با شوری بالا، ترک خوردگی ناشی از تنش کلرید در میله های اتصال هسته و قاب های پشتیبانی مشاهده شده است که کل ساختار هسته را به خطر می اندازد. Jiangsu Jingtianxia Electric Technology Co., Ltd. یک راه حل تخصصی ضد خوردگی ارائه می دهد: پوشش های محافظ سطح درجه معدن از طریق رسوب الکتروفورتیک اعمال می شود و به دنبال آن فرآیند پخت در دمای بالا که چسبندگی را حتی در رطوبت نسبی 95 درصد تضمین می کند. آنها هسته ترانسفورماتور ضد انفجار استخراج معدن انواع تا 500 ساعت در محفظه های نمک پاش (ASTM B117) با زنگ قرمز صفر آزمایش می شوند. با این حال، هنگامی که این پوشش‌ها در حین نصب یا نگهداری خراشیده می‌شوند، یا زمانی که هواگیر خشک‌کننده محفظه به طور مرتب تعویض نمی‌شود، خرابی همچنان رخ می‌دهد. آزمایش منظم مقاومت عایق (IR) و اندازه گیری نسبت جذب دی الکتریک (DAR) دفاع خط مقدم در برابر خرابی های هسته مرتبط با رطوبت است.

مناطق خطر خوردگی:

• صفحات زیرین هسته - جایی که میعانات تمایل به تجمع دارند.
• لبه های لمینیت - بدون پوشش پس از برش، بسیار آسیب پذیر.
• نقاط اتصال زمین - خوردگی دو فلزی بین مس و فولاد.

فراتر از این سه دسته خرابی اولیه، مکانیسم های قابل توجه دیگری شامل شکست دی الکتریک عایق هسته به دلیل اضافه ولتاژ گذرا، آلودگی توسط لایه لایه های رسانای گرد و غبار زغال سنگ و آسیب مکانیکی ناشی از بلند کردن یا حمل و نقل نامناسب است. هر یک از اینها می تواند باعث خرابی ناگهانی ترانسفورماتور شود و منجر به توقف پرهزینه تولید و خطرات ایمنی شود. Jiangsu Jingtianxia Electric Technology Co., Ltd.، با بیش از 46 مهندس فنی متخصص، یک سیستم مدیریت کیفیت قوی ایجاد کرده است که به هر حالت خرابی از طراحی تا پس از فروش می پردازد. آنها هسته ترانسفورماتور ضد انفجار استخراج معدن خط تولید شامل آزمایش خواص مغناطیسی بلادرنگ، درمان پیری ارتعاش و غربالگری 100٪ مقاومت عایق است. علاوه بر این، Jiangsu Jingtianxia Electric Technology Co., Ltd. راه‌حل‌های اصلی را ارائه می‌دهد - از واحدهای کوچک 500 کیلو ولت آمپر تا بسته‌های بزرگ 5 مگاولت آمپر - که همگی دارای ویژگی هستند. اتلاف حرارت بهینه و تقویت سازه طبق تعریف محصول این رویکرد جامع نه تنها عمر خدمات هسته را افزایش می دهد، بلکه هزینه کل مالکیت را برای اپراتورهای معدن کاهش می دهد.

4. تخلیه جزئی و زوال عایق

اگرچه نسبت به خرابی های حرارتی یا مکانیکی کمتر رایج است، فعالیت تخلیه جزئی (PD) در پشته هسته یک نگرانی رو به رشد برای ترانسفورماتورهای استخراج ولتاژ بالا (بالای 6 کیلو ولت) است. نقص‌های خالی در عایق بین لایه‌ای یا ریزترک‌های ناشی از چرخه حرارتی، افزایش میدان الکتریکی موضعی ایجاد می‌کنند. طی ماه‌ها، این پالس‌های PD عایق را فرسایش می‌دهند و به تدریج رزین اطراف را کربن می‌کنند و مسیرهای رسانا را ایجاد می‌کنند. هنگامی که یک اتصال کوتاه کامل رخ می دهد، منطقه آسیب دیده جریان گردشی عظیمی را تجربه می کند که باعث گرمایش موضعی سریع می شود و به طور بالقوه منجر به انفجار مخزن در حضور متان می شود. مدرن هسته ترانسفورماتور ضد انفجار استخراج معدنs از شرکت فناوری جیانگ سو Jingtianxia Electric، آموزشی ویبولیتین، آغشته به فشار خلاء (VPI) با لاک بدون حلال درجه بالا هستند که به طور موثر تمام شکاف های هوا را پر می کند و شروع PD را سرکوب می کند. علاوه بر این، این شرکت از ربات‌های انباشته هسته پیشرفته استفاده می‌کند که فشار یکنواخت را در هر بسته تضمین می‌کند و فضاهای خالی را به حداقل می‌رساند. علی‌رغم این اقدامات، نظارت بر PD با استفاده از حسگرهای فرکانس فوق‌العاده (UHF) برای تاسیسات حیاتی، به‌ویژه در معادن گازدار که هشدار اولیه می‌تواند از حوادث فاجعه‌بار جلوگیری کند، توصیه می‌شود.

5. عوامل خارجی - نیروهای الکترودینامیکی اتصال کوتاه

اگرچه خود هسته جریان اولیه را حمل نمی کند، مدارهای کوتاه خارجی شدید در پایانه های ترانسفورماتور، نیروهای الکترودینامیکی عظیمی را ایجاد می کند که از طریق سیم پیچ ها به هسته منتقل می شود. این نیروها می توانند تیرهای گیره هسته را خم کنند، لایه های لایه را جابجا کنند یا حتی تسمه اتصال به زمین را بشکنند. در حالی که محفظه ضد انفجار است، اعوجاج مکانیکی داخلی ممکن است شکاف هوای مغناطیسی را کاهش دهد و باعث اشباع و جریان مغناطیسی بیش از حد شود. رویدادهای خطای مکرر به طور تجمعی هسته را تغییر شکل می دهند، منحنی B-H آن را تغییر می دهند و نویز و تلفات را افزایش می دهند. Jiangsu Jingtianxia Electric Technology Co., Ltd. با طراحی خود به این موضوع می پردازد هسته ترانسفورماتور ضد انفجار استخراج معدن با دنده های مهاربندی اضافی و پیچ های عبوری با کشش بالا، آزمایش شده برای مقاومت در برابر جریان اتصال کوتاه نامی 25 برابر بدون تغییر شکل دائمی. تجهیزات برش و انباشته هسته داخلی آنها کنترل ابعادی دقیق را تضمین می کند، بنابراین حتی در شرایط خطای شدید، هسته یکپارچگی الکترومغناطیسی خود را حفظ می کند.

سوالات متداول

Q1: بیشترین حالت شکست برای یک هسته ترانسفورماتور ضد انفجار معدن در معادن زغال سنگ زیرزمینی چیست؟

تخریب عایق ناشی از حرارت شایع ترین خرابی است که ناشی از اتلاف حرارت محدود در داخل محفظه ضد انفجار است. این امر منجر به شکنندگی لاک، شلوارک میان لایه‌ای و گرمای بیش از حد پیش‌رونده هسته می‌شود که روی هم تقریباً 40 درصد از تعویض‌های زودرس هسته را تشکیل می‌دهند.

Q2: چگونه Jiangsu Jingtianxia Electric Technology Co., Ltd. هسته‌های ترانسفورماتور ضد انفجار معدن خود را از هسته‌های صنعتی استاندارد متمایز می‌کند؟

Jiangsu Jingtianxia Electric Technology Co. Ltd. از پوشش های ضد خوردگی درجه معدن، اشباع رزین با استحکام بالا برای میرایی ارتعاش و مدارهای مغناطیسی بهینه شده برای کاهش افزایش دما استفاده می کند. هر هسته تحت 100٪ غربالگری تنش حرارتی و مکانیکی قرار می گیرد و از انطباق با استانداردهای IEC/ATEX برای محیط های گازدار اطمینان حاصل می کند.

Q3: آیا می توان خوردگی را در هسته ترانسفورماتور ضد انفجار معدن به طور کامل از بین برد؟

نه، اما می توان آن را به حداقل رساند. حتی با پوشش‌های الکتروفورتیک، خراش در حین جابجایی یا تراکم داخل مخزن می‌تواند باعث زنگ زدگی شود. آزمایش منظم IR، جایگزینی ماده خشک کن و بازرسی بصری الزامی است. Jiangsu Jingtianxia Electric Technology Co., Ltd. روکش فولادی ضد زنگ اختیاری را برای معادن بسیار خورنده فراهم می کند.

Q4: چه فواصل نگهداری برای نظارت بر شاخص های خرابی هسته توصیه می شود؟

برای معادن پرخطر، بازرسی های فصلی از جمله تصویربرداری حرارتی، اندازه گیری تلفات بدون بار و غربالگری تخلیه جزئی توصیه می شود. سالانه، یک بررسی کامل گشتاور مکانیکی و تست مقاومت عایق (500 ولت یا 1000 ولت مگر) باید انجام شود. Jiangsu Jingtianxia Electric Technology Co. Ltd. خدمات تشخیص از راه دور را با استفاده از داده های حسگر مجهز به اینترنت اشیا برای پیش بینی سلامت هسته ارائه می دهد.

Q5: آیا می توان هسته ترانسفورماتور ضد انفجار معدن آسیب دیده را تعمیر کرد یا باید به طور کامل تعویض شود؟

مشکلات جزئی - مانند شل شدن پیچ‌ها یا زنگ‌زدگی سطح - را می‌توان در محل برطرف کرد. با این حال، شورت های بین لایه ای، لمینیت های ترک خورده یا خوردگی شدید به طور کلی نیاز به تعویض هسته کامل دارند. Jiangsu Jingtianxia Electric Technology Co., Ltd. برای به حداقل رساندن زمان خرابی، هسته های جایگزین کشویی را با مشخصات مغناطیسی و ابعادی یکسان عرضه می کند.
