سیستم پشته‌سازی هسته چگونه کار می‌کند؟

در تولید تجهیزات الکتریکی مدرن، دقت و کارایی تولید ترانسفورماتور و هسته موتور مستقیماً عملکرد، قابلیت اطمینان و مقرون به صرفه بودن محصولات نهایی را تعیین می کند. در قلب این فرآیند تولید نهفته است انباشته شدن هسته و خطوط مونتاژ ادغام پیچیده ای از جابجایی مکانیکی، بازرسی نوری و سیستم های کنترل خودکار. این مقاله یک توضیح فنی جامع از نحوه عملکرد یک سیستم انباشته هسته، شکستن اصول اصلی، ماژول‌های تجهیزات کلیدی و نقش حیاتی آن در تولید صنعتی در مقیاس بزرگ ارائه می‌کند.

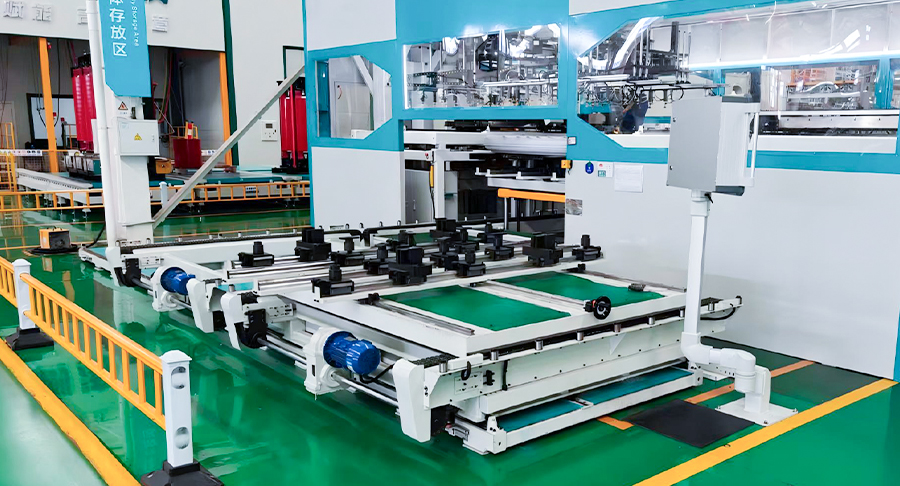

1. اصول بنیادی چیدمان هسته

A انباشته شدن هسته و خطوط مونتاژ این سیستم برای تبدیل ورق‌های نازک منفرد فولاد الکتریکی - که معمولاً به عنوان لایه‌بندی شناخته می‌شوند - به یک هسته چند لایه محکم و دقیق طراحی شده است. چالش اساسی این است که هر لایه لایه باید در یک توالی و جهت دقیق روی هم چیده شود تا تلفات جریان گردابی به حداقل برسد و یکنواختی شار مغناطیسی تضمین شود. سیستم معمولا با a شروع می شود انباشته شدن هسته و خطوط مونتاژ واحد تغذیه که لایه های پیش برش یا شکاف را از دستگاه برش عرضی دریافت می کند. سپس این لایه‌ها به ایستگاه انباشتگی منتقل می‌شوند که در آن بازوهای روباتیک یا واحدهای انتخاب و جابجایی سروو رانده هر ورق را کنترل می‌کنند.

چرخه کاری یک سیستم معمولی را می توان به چهار مرحله متوالی تقسیم کرد: تغذیه، تشخیص جهت، انباشته شدن و تثبیت. در طول مرحله تغذیه، لایه‌بندی‌ها با استفاده از فیدرهای ارتعاشی یا تسمه نقاله منفرد شده و تراز می‌شوند. در مرحله تشخیص جهت، حسگرهای نوری یا دوربین‌های بینایی ماشین، سمت سوراخ، موقعیت بریدگی و هرگونه نقص سطح را شناسایی می‌کنند. مرحله انباشتگی شامل قرار دادن دقیق هر لایه لایه روی یک پشته در حال رشد است که اغلب از گیره های خلاء برای جلوگیری از خراشیدن مواد استفاده می شود. در نهایت، فاز یکپارچه سازی از جوشکاری، در هم قفل کردن یا چسبندگی برای محکم کردن پشته در یک واحد صلب استفاده می کند. کل این گردش کار توسط یک کنترل کننده منطقی قابل برنامه ریزی (PLC) هماهنگ می شود که تمام قطعات متحرک را با دقت در سطح میکرون همگام می کند.

2. ماژول های تجهیزات اصلی و عملکرد آنها

برای درک چگونه یک سیستم انباشته هسته کار می کند ، بررسی ماژول های اصلی آن ضروری است. هر ماژول یک عملکرد خاص را انجام می دهد و ادغام یکپارچه آنها عملکرد کلی سیستم را مشخص می کند. در زیر یک تفکیک از چهار ماژول اصلی موجود در مدرن است انباشته شدن هسته و خطوط مونتاژ :

• ماژول تغذیه و سینولاسیون: این واحد لمینیت های حجیم را از مجلات یا تسمه نقاله دریافت می کند. از دمنده‌های هوا و جداکننده‌های مکانیکی استفاده می‌کند تا اطمینان حاصل شود که هر بار فقط یک لمینت وارد منطقه انباشته می‌شود. نرخ تغذیه با سرعت بالا بسته به ضخامت و اندازه لمینت می تواند تا 60 قطعه در دقیقه برسد.
• ماژول دید و بازرسی: این ماژول مجهز به دوربین‌های با وضوح بالا و نور پس‌زمینه، هر لایه لایه را از نظر تحمل ابعاد، ارتفاع سوراخ‌ها و صافی سطح بررسی می‌کند. هر لایه لایه ای که در بازرسی ناموفق باشد، به طور خودکار در یک سطل جداگانه رد می شود و از انتشار عیوب به هسته نهایی جلوگیری می کند.
• ماژول انباشته و موقعیت یابی: این هسته اصلی سیستم است. یک ربات زیر بشکهای سروو محور یا SCARA هر لمینیت بازرسی شده را انتخاب می کند و آن را روی یک فیکسچر انباشته قرار می دهد. فیکسچر اغلب شامل پین‌های راهنما است که با سوراخ‌های ورقه‌ها مطابقت دارند و از هم ترازی چرخشی اطمینان می‌دهند. برای هسته‌های ترانسفورماتور با پایه‌های متعدد، سیستم ممکن است هر پایه را قبل از اتصال به آن‌ها جداگانه روی هم قرار دهد.
• ماژول تثبیت و خروج: هنگامی که به ارتفاع پشته هدف (اندازه‌گیری شده توسط تعداد لایه‌ها یا سنسور ارتفاع نوری) رسید، ماژول یکی از سه روش تثبیت را اعمال می‌کند: جوشکاری TIG در نقاط مختلف، قفل کردن مکانیکی با استفاده از علامت‌های پانچ، یا پخت با چسب با اتصال UV یا حرارتی. سپس هسته تمام شده برای پردازش یا بسته بندی بیشتر به یک نوار نقاله خروجی پرتاب می شود.

هماهنگی بین این ماژول ها بسیار مهم است. به عنوان مثال، اگر ماژول بینایی لمینیت نامناسب را تشخیص دهد، ماژول انباشته باید مسیر قرارگیری خود را در زمان واقعی تنظیم کند. تولید کنندگان پیشرو دوست دارند Jiangsu Jingtianxia Electric Technology Co., Ltd. الگوریتم‌های نرم‌افزاری اختصاصی را توسعه داده‌اند که چنین کنترل تطبیقی را امکان‌پذیر می‌سازد و آنها را می‌سازد انباشته شدن هسته و خطوط مونتاژ به ویژه برای محیط های تولید با مخلوط بالا و حجم کم قوی است.

3. طبقه بندی سیستم های انباشته هسته

بر اساس پیکربندی و برنامه، انباشته شدن هسته و خطوط مونتاژ را می توان به سه دسته عمده تقسیم کرد. هر دسته نیازهای تولید متمایز، از تولید انبوه با سرعت بالا تا نمونه سازی انعطاف پذیر را برآورده می کند. بخش های فرعی زیر تجزیه و تحلیل عمیقی از هر نوع ارائه می دهد.

3.1 سیستم های انباشته یکپارچه در خط

سیستم های یکپارچه درون خطی مستقیماً به خط شکاف یا برش عرضی بالادست متصل می شوند. به محض برش لمینیت ها، آنها بلافاصله بدون ذخیره سازی میانی به واحد انباشته تغذیه می شوند. این طراحی حمل و نقل مواد را به حداقل می رساند و خطر آسیب به لبه ها را کاهش می دهد. ویژگی تعیین کننده سیستم های درون خطی سرعت همگام سازی آنهاست – آنها با سرعت چرخه مشابه دستگاه برش کار می کنند، معمولاً بین 40 تا 80 ضربه در دقیقه. ویژگی‌های فنی آن‌ها شامل انباشته شدن دو سر برای قرار دادن همزمان دو لایه لایه، نظارت بر ضخامت در زمان واقعی با استفاده از حسگرهای لیزری و تغییر خودکار ابزار برای عرض‌های مختلف هسته است.

کاربردهای معمولی برای سیستم‌های درون خطی، تولید در مقیاس بزرگ هسته‌های ترانسفورماتور توزیع و استاتورهای موتور خودروهای الکتریکی است، که در آن کیفیت ثابت و توان عملیاتی بالا از اهمیت بالایی برخوردار است. مزیت اصلی نسبت به سیستم های آفلاین حذف ذخیره سازی بافر است که باعث صرفه جویی در فضای کف و کاهش موجودی در حال انجام کار می شود. علاوه بر این، سیستم‌های درون خطی می‌توانند فوراً عیوب برش را تشخیص دهند و امکان بازخورد فوری به واحد برش را فراهم کنند. Jiangsu Jingtianxia Electric Technology Co., Ltd. راه حل های درون خطی را ارائه می دهد که رابط های انبارداری هوشمند کارگاهی را در خود جای داده و امکان تبادل یکپارچه داده با سیستم های برنامه ریزی منابع سازمانی (ERP) را فراهم می کند. این ادغام تضمین می کند که هر دسته از هسته ها از مواد خام تا کالاهای نهایی قابل ردیابی هستند.

3.2 سیستم های انباشته مستقل آفلاین

سیستم های مستقل آفلاین مستقل از فرآیند برش کار می کنند. لمینت ها ابتدا برش داده می شوند، در مجلات روی هم چیده می شوند و سپس به ایستگاه انباشتگی منتقل می شوند. این جداسازی به برنامه ریزان تولید اجازه می دهد تا خط برش را با حداکثر کارایی اجرا کنند در حالی که خط انباشته انواع هسته های مختلف را به صورت موازی مدیریت می کند. رویکرد آفلاین به ویژه برای محیط‌های کارگاهی مناسب است که اندازه سفارش‌ها کوچک است اما از نظر هندسه هسته به طور قابل توجهی متفاوت است. یکی از اجزای حیاتی سیستم های آفلاین، تعویض خودکار مجله است که می تواند تا 12 نوع لمینیت مختلف را در خود جای دهد و در عرض چند دقیقه بین آنها جابجا شود.

از نظر فناوری، سیستم‌های آفلاین اغلب سیستم‌های بینایی پیشرفته‌تری را در خود جای می‌دهند، زیرا ممکن است لمینیت‌ها برای ساعت‌ها یا روزها ذخیره شده باشند و گرد و غبار یا اکسیداسیون جزئی را جمع کنند. بنابراین ماژول دید در سیستم‌های آفلاین شامل برس‌های تمیزکننده اضافی و حذف کننده‌های استاتیک است. روش‌های یکپارچه‌سازی شبیه به سیستم‌های درون خطی است، اما سیستم‌های آفلاین اغلب به جای جوشکاری از اتصال چسبی استفاده می‌کنند، زیرا چسب اجازه توزیع بهتر تنش را در هسته‌هایی با هندسه پله‌ای پیچیده می‌دهد. برای تولیدکنندگانی که به دنبال ارتقاء از روی هم چیدن دستی هستند، سیستم‌های مستقل آفلاین سرمایه‌گذاری اولیه کمتر و ادغام آسان‌تر با تجهیزات جابجایی مواد موجود را ارائه می‌دهند. Jiangsu Jingtianxia Electric Technology Co., Ltd. پلتفرم‌های آفلاین مدولار را ارائه می‌کند که می‌توانند با عملکرد تک پشته یا دو پشته پیکربندی شوند و به مشتریان انعطاف‌پذیری برای مقیاس تولید با افزایش تقاضا را می‌دهند.

3.3 سیستم های انباشته برجک دوار

سیستم های برجک دوار نشان دهنده آخرین پیشرفت در این زمینه است انباشته شدن هسته و خطوط مونتاژ تکنولوژی این سیستم ها به جای یک وسیله ثابت انباشته، از یک برجک چرخشی استفاده می کنند که چندین پالت انباشته را در خود جای می دهد. در حالی که یک پالت با لایه لایه پر می شود، پالت دیگر تحت تثبیت و بیرون ریختن قرار می گیرد و پالت سوم برای دسته بعدی آماده می شود. این پردازش موازی به طور چشمگیری زمان بیکاری را کاهش می دهد و توان کلی را تا 40 درصد در مقایسه با طرح های تک ایستگاهی افزایش می دهد.

مکانیسم برجک توسط یک موتور گشتاور هدایت مستقیم هدایت می شود که چرخش فوق العاده نرم و موقعیت زاویه ای دقیق را فراهم می کند. هر پالت مجهز به مجموعه پین‌های راهنما و مکانیزم‌های گیره‌ای مخصوص به خود است که به سیستم اجازه می‌دهد بین اندازه‌های مختلف هسته بدون دخالت دست جابجا شود. سیستم‌های برجک دوار برای تولید هسته‌های استاندارد شده با حجم بالا، مانند هسته‌های مورد استفاده در ترانسفورماتورهای توزیع کوچک و سلف‌ها، ایده‌آل هستند. ردپای جمع و جور آنها همچنین آنها را برای کارخانه هایی با فضای کف محدود جذاب می کند. Jiangsu Jingtianxia Electric Technology Co., Ltd. سیستم‌های برجک چرخشی را با موفقیت در چندین سایت مشتری مستقر کرده است، نرخ نقص زیر 0.2٪ و اثربخشی کلی تجهیزات (OEE) بیش از 85٪ است.

برای خلاصه کردن مراحل عملیاتی در هر سه نوع سیستم، فهرست مرتب شده زیر روند عمومی یک چرخه انباشتگی معمولی را تشریح می کند:

1. بارگیری مواد: لمینیت ها در مجله تغذیه بارگذاری می شوند یا مستقیماً از خط برش تغذیه می شوند.
2. تکینگی و جهت گیری: هر لمینیت جدا شده، تراز می شود و طرف سوراخ آن از طریق دید تشخیص داده می شود.
3. قرار دادن: ربات یا زیر بشکهای لمینیت را برمی دارد و با دقت در سطح میکرون روی پالت انباشته قرار می دهد.
4. شمارش لایه و تایید ارتفاع: سیستم هر لایه را می شمارد و ارتفاع رو به رشد پشته را در مقابل هدف بررسی می کند.
5. تلفیق: پس از رسیدن به هدف، سیستم پشته را جوش می دهد، قفل می کند یا به یک هسته جامد متصل می کند.
6. تخلیه و انتقال: هسته تمام شده برای پردازش یا بسته بندی پایین دست به یک نوار نقاله پرتاب می شود.

4. ادغام با تولید هوشمند

مدرن انباشته شدن هسته و خطوط مونتاژ دیگر ماشین های ایزوله نیستند. آنها گره های جدایی ناپذیر در اکوسیستم گسترده تر کارخانه هوشمند هستند. از طریق اینترنت صنعتی اشیا (IIoT)، این سیستم ها به طور مداوم داده ها را در مورد زمان چرخه، نرخ عیب و سایش مواد مصرفی به یک سیستم اجرایی تولید مرکزی (MES) منتقل می کنند. این رویکرد مبتنی بر داده، تعمیر و نگهداری پیش‌بینی‌کننده را امکان‌پذیر می‌کند و زمان خرابی برنامه‌ریزی نشده را تا 30 درصد کاهش می‌دهد. به عنوان مثال، Jiangsu Jingtianxia Electric Technology Co., Ltd. سیستم‌های انبارداری هوشمند کارگاهی و خطوط تولید لجستیک خودکار را ادغام کرده است که مستقیماً با تجهیزات انباشتگی آنها ارتباط برقرار می‌کند و جریان مواد کاملاً خودکار را از سیم‌پیچ‌های فولاد خام به هسته‌های ترانسفورماتور نهایی ایجاد می‌کند.

علاوه بر این، سیستم‌های پیشرفته اکنون شامل الگوریتم‌های خودآموز هستند که پارامترهای انباشتگی را بر اساس عملکرد تاریخی تنظیم می‌کنند. اگر یک دسته لمینیت خاص، تنوع فرز بیشتری را نشان دهد، سیستم می تواند به طور خودکار سرعت قرار دادن را کاهش دهد تا دقت حفظ شود. این سطح از سازگاری به ویژه در مناطقی با کیفیت مواد خام متفاوت است. با ترکیب مکانیک دقیق با نرم افزار هوشمند، Jiangsu Jingtianxia Electric Technology Co., Ltd. همچنان مرزهای چه چیزی را جابجا می کند انباشته شدن هسته و خطوط مونتاژ می تواند دست یابد، ارائه راه حل های پشتیبانی یک مرحله ای که همه چیز را از برش عرضی هسته گرفته تا مونتاژ نهایی را پوشش می دهد.

سوالات متداول

Q1: تفاوت اصلی بین سیستم های انباشته درون خطی و آفلاین چیست؟

سیستم های درون خطی مستقیماً به خط برش متصل می شوند و با سرعت یکسانی کار می کنند و آنها را برای تولید مداوم با حجم بالا ایده آل می کند. سیستم‌های آفلاین به‌طور مستقل عمل می‌کنند و به انعطاف‌پذیری بیشتری در مدیریت اندازه‌های هسته و هندسه‌های مختلف اجازه می‌دهند، که مناسب محیط‌های کارگاهی یا کم حجم و ترکیبی بالا است.

Q2: چگونه یک سیستم برجک دوار بهره وری را در مقایسه با یک سیستم تک ایستگاهی بهبود می بخشد؟

یک سیستم برجک دوار از چندین پالت روی یک مکانیسم چرخشی استفاده می کند. در حالی که یک پالت در حال پر شدن است، پالت دیگری در حال تثبیت است و سومی در حال بیرون ریختن یا آماده شدن است. این گردش کار موازی زمان انتظار بین چرخه ها را حذف می کند و توان عملیاتی کلی را تا 40 درصد افزایش می دهد بدون اینکه دقت انباشتگی را به خطر بیندازد.

Q3: چه روش های یکپارچه سازی معمولاً در خطوط انباشته و مونتاژ هسته استفاده می شود و کدام یک بهترین است؟

سه روش اصلی عبارتند از جوشکاری TIG، اینترلاک مکانیکی و اتصال چسب. جوشکاری استحکام مکانیکی بالایی را ارائه می‌دهد، درهم‌تنیدگی سریع‌ترین است و نیازی به مواد مصرفی ندارد، و اتصال چسب عملکرد مغناطیسی بهتری را با کاهش تنش داخلی ارائه می‌دهد. بهترین انتخاب به کاربرد هسته بستگی دارد - جوشکاری برای ترانسفورماتورهای قدرت بزرگ، اتصال به هم برای موتورهای تولید انبوه، و چسب برای طراحی های با راندمان بالا با اتصالات پله ای.

Q4: Jiangsu Jingtianxia Electric Technology Co., Ltd. چگونه از کنترل کیفیت در سراسر سیستم های انباشته خود اطمینان می دهد؟

Jiangsu Jingtianxia بازرسی بینایی چند مرحله ای، نظارت بر ضخامت در زمان واقعی، و رد خودکار لایه های معیوب را ادغام می کند. سیستم‌های آن‌ها همچنین داده‌های تولید را به یک پلتفرم MES می‌رسانند و امکان ردیابی کامل و کنترل فرآیند آماری را فراهم می‌کنند. این شرکت با بیش از 46 استعداد فنی حرفه ای، پروتکل های تست دقیقی را برای هر سیستم قبل از تحویل حفظ می کند و از عملکرد ثابت در امکانات مشتری اطمینان می دهد.

Q5: آیا سیستم‌های انباشته هسته می‌توانند مواد مختلف لایه‌گذاری، مانند فولاد آمورف یا فولاد سیلیکونی را مدیریت کنند؟

بله، سیستم‌های مدرن با فشار گیره قابل تنظیم، سرعت تغذیه متغیر و الگوریتم‌های دید قابل تنظیم طراحی شده‌اند تا طیف وسیعی از مواد را در خود جای دهند. فولاد آمورف که نازک‌تر و شکننده‌تر است، نیاز به رسیدگی ملایم‌تری دارد و اغلب به جای جوشکاری از اتصال چسب سود می‌برد. Jiangsu Jingtianxia پیکربندی های متناسب با ویژگی های مواد خاص را ارائه می دهد.

Q6: بازگشت سرمایه (ROI) معمولی برای خودکارسازی فرآیند انباشته هسته دستی چیست؟

در حالی که ROI دقیق بر اساس حجم تولید متفاوت است، اکثر تولیدکنندگان بازپرداخت را طی 18 تا 24 ماه مشاهده می کنند. اتوماسیون هزینه های نیروی کار را کاهش می دهد، خطای انسانی را حذف می کند، توان عملیاتی را افزایش می دهد و بازده مواد را بهبود می بخشد. علاوه بر این، سیستم‌های خودکار عملیات 24/7 را فعال می‌کنند که ROI را برای خطوط تولید پر تقاضا تسریع می‌کند.
